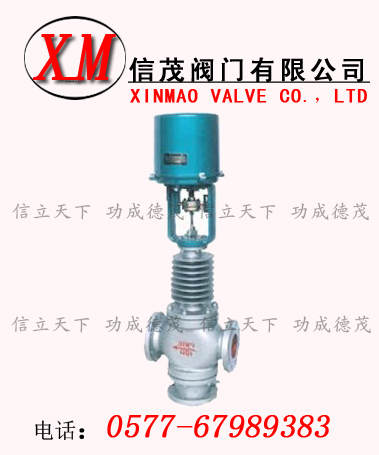

電動三通調節閥-ZAZQ/ZAZX電動三通調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0~10或4~20mA.DC信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
本系列產品口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃，控制信號為0~10或4~20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。
電動三通調節閥-ZAZQ/ZAZX電動三通調節閥產品特點
流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
伺服放大器采用深度動態負反饋，可提高調節精度。
電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC
電子型電動調節閥可直接電流信號控制閥門開度，無需伺服放大器。
節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
波紋管密封型對移動的閥桿形成完全的密封，諸絕流體外漏。
主要零件材料
閥體、閥蓋：HT200、ZG230~450ZG、1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司太萊合金堆焊
填料：聚四氟乙烯
推桿、襯套：2Cr13
電動三通調節閥-ZAZQ/ZAZX電動三通調節閥主要技術參數
|
公稱通俗DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
|
額定行程(mm)
|
16
|
25
|
40
|
60
|
|
流量特性
|
直線拋物線
|
|
工作溫度（℃）
|
普通型：鑄鐵：-20~200、鑄鋼：-40~250、鑄不銹鋼：-60~250
散熱型：鑄鋼：-40~450、鑄不銹鋼：-60~450
|
|
介質溫度（℃）
|
200以下（對合流閥而言）
|
|
固有可調比R
|
30
|
|
公稱壓力PN（MPa）
|
1.0 1.6 4.0 6.4
|
|
允許泄漏量
|
硬密封：IV級軟密封：IV級
|
|
作用方式
|
電開、電關
|
|
信號范圍(mA.DC)
|
0~10 4~20
|
|
電源電壓
|
22V、50Hz 380V50Hz 24V AC/DC
|
|
環境溫度（℃）
|
伺服放大器：5~45 執行機構：-10~55
|
|
全行程時間(S)
|
普通型
|
12.5
|
20
|
32
|
48
|
|
電子型
|
30
|
30
|
48
|
60
|
|
消耗功率（W）
|
普通型
|
28
|
35
|
|
電子型
|
6
|
15
|
25
|
40
|
配套用電動執行機構有關技術參數
|
公稱通徑DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
電動執機機構型號
|
普通型
|
ZAZ-60
DKZ-310
|
DKZ-410
|
DKZ-410
DKZ-510
|
|
電子型
|
JHZAZ1
|
JHZAZ2
|
JHZAZ3
|
JHZAZ4
|
|
電動執行機構推力（N）
|
普通型
|
400
4000
|
6400
|
6400
16000
|
|
電子型
|
2000
|
4000
|
6000
|
8000
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
允許壓差
|
公稱通徑
(mm)
推力(N)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
400
|
0.57
|
0.37
|
0.24
|
0.15
|
|
|
|
|
|
|
|
2000
|
1.85
|
|
|
|
|
|
|
|
|
|
|
4000
|
5.70
|
3.70
|
2.40
|
1.50
|
|
|
|
|
|
|
|
6000
|
|
|
|
|
1.31
|
0.9
|
0.56
|
|
|
|
|
6400
|
|
|
|
|
1.40
|
0.96
|
0.60
|
0.15
|
0.11
|
0.06
|
|
8000
|
|
|
|
|
|
|
|
0.48
|
0.36
|
0.19
|
|
16000
|
|
|
|
|
|
|
|
0.96
|
0.71
|
0.38
|
電動三通調節閥-ZAZQ/ZAZX電動三通調節閥連接標準
法蘭標準：鑄鐵法蘭按GB4216.5-84、鑄鐵法蘭按GB9113-88、JB/T79-94
法蘭密封面型：PN10、PN16為凸面
PN40、PN64為凹凸面，閥體為凹面
結構長度：GB12221-89
夾套保溫型夾套載熱體接口：對焊φ18×4
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、JPI等標準。
