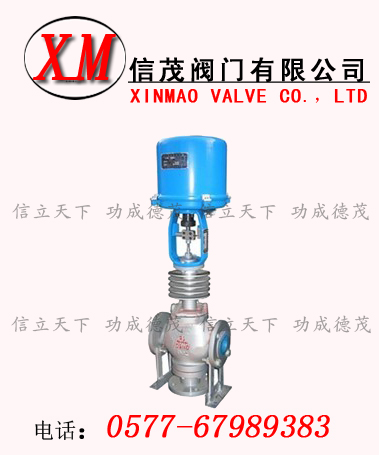

電子式電動三通合流調節閥-ZDLQ電子式電動三通合流調節閥由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點�？刂凭群托阅鼙菵KZ型有明顯提高。
電子式電動三通調節閥具有調節精度高，動作穩定可靠等優點。合流型主要用于將兩種流體混合成第三種流體；分流型主要用于將一股流體分成兩股流體。該產品可代替兩臺互為開關的單、雙座調節閥，用于液體、氣體、蒸汽等介質的調節與控制.
調節機構主要技術參數
|
稱通徑mm
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
分流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座通徑mm
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
分流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
公稱壓力(MPa)
|
0.6,1.6， 2.5， 4.0， 6.4
|
|
行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|
流量特性
|
直線
|
|
工作溫度℃
|
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
|
|
法蘭尺寸
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
|
|
閥體材質
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
閥芯材質
|
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
|
|
閥體型式
|
三通雙座鑄造球型閥
|
|
上閥蓋型式
|
普通式（常溫），散熱片式（中溫），長頸式（低溫）
|
|
配用電動執
行機構型號
|
PSL
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
PSL325
|
|
361L
|
361LSA-20
|
361LSB-30
|
361LSB-50
|
361LSC-65
|
361LSC-99
|
|
防爆型
|
361LXA-20
|
361LXB-30
|
361LXB-50
|
|
注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決.
電子式電動三通合流調節閥-ZDLQ電子式電動三通合流調節閥性能
1、執行機構主要技術參數
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
|
201
|
361LSA-08
361LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
|
|
202
|
361LSA-20
361LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
|
204
|
361LSB-30
361LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
|
208
|
361LSB-50
361LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
2、性能指標
|
項目
|
指標值
|
|
基本誤差％
|
±2.5
|
|
回差％
|
2.5
|
|
死區％
|
1.0
|
|
始終點偏差％
|
電開
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
可調范圍
|
30：1
|
|
額定行程偏差％
|
2.5
|
|
允許泄量L/H
|
符合JB/T7387-94 IV級 小于額定容量的10-43
|
電子式電動三通合流調節閥-ZDLQ電子式電動三通合流調節閥允許壓差
|
公稱通徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允許壓差MPa
|
3.32
|
2.20
|
2.20
|
1.41
|
1.38
|
0.94
|
0.61
|
0.51
|
0.36
|
0.20
|
0.19
|
0.13
|
注: 實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決
電子式電動三通合流調節閥-ZDLQ電子式電動三通合流調節閥 外形尺寸圖
|
公通徑(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L(mm)
|
PN1.6MPa
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
640
|
740
|
|
PN4.0MPa
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
660
|
760
|
|
PN6.4MPa
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
670
|
770
|
|
H1(mm)
|
PN1.6MPa
|
140
|
150
|
160
|
180
|
200
|
220
|
220
|
256
|
278
|
322
|
465
|
580
|
|
PN4.0MPa
|
150
|
160
|
170
|
190
|
220
|
232
|
256
|
295
|
313
|
372
|
474
|
585
|
|
PN6.4MPa
|
160
|
170
|
180
|
200
|
220
|
242
|
266
|
300
|
318
|
382
|
474
|
585
|
|
配PSL
|
H(mm)
|
普通型
|
775
|
781
|
775
|
790
|
819
|
820
|
810
|
917
|
927
|
947
|
1252
|
1545
|
|
散熱片型
|
905
|
911
|
905
|
920
|
766
|
983
|
973
|
1116
|
1126
|
1144
|
1805
|
1825
|
|
D(mm)
|
176
|
|
重量(KG)
|
61.5
|
64.5
|
69.5
|
76.5
|
109
|
132
|
164
|
207
|
267
|
395
|
430
|
480
|
|
配361L
|
H(mm)
|
普通型
|
538
|
544
|
660
|
675
|
744
|
745
|
735
|
972
|
982
|
1027
|
1204
|
1265
|
|
散熱片型
|
668
|
674
|
790
|
805
|
691
|
908
|
898
|
1171
|
1181
|
1224
|
1440
|
1502
|
|
D(mm)
|
225
|
310
|
|
重量(KG)
|
69
|
72
|
85
|
92
|
124
|
147
|
179
|
260
|
320
|
448 |
627
|
780
|
注：公稱通徑小于80的分流閥采用同口徑的合流閥代替
