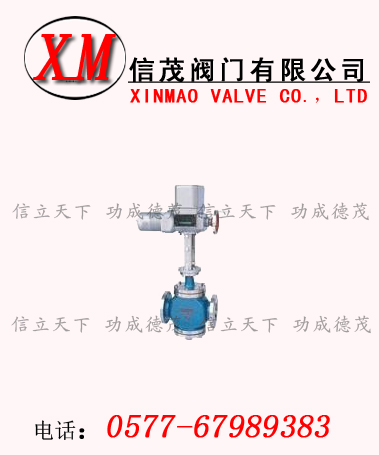

電動直通單座調節閥-ZAZP電動直通單座調節閥概述
ZAZP型電動直通單座調節閥由DKZ型系列直行程電動執行機構和直通單座閥兩部分組成，以單相交流220V電源為動力， 接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，達到對管道內流體的壓力、流量、液位等工藝參數的連續調節。 該產品具有動作靈敏、能源取用方便、信號傳輸迅速等特點。廣泛應用電力、冶金、化工、輕紡等工業自動控制系統中。
電動直通單座調節閥主要技術參數和性能指標
電動直通單座調節閥-ZAZP電動直通單座調節閥主要技術參數
|
公稱通徑DN（mm）
|
G3/4″
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
閥座直徑DN（mm）
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數Kv
|
0.08
|
0.12
|
0.2
|
0.32
|
0.5
|
0.8
|
1.2
|
2
|
3.2
|
5
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
流量特性
|
直線
|
直線、等百分比
|
|
公稱壓力PN（MPa）
|
10
|
1.6，4.0，6.4
|
|
連接型式
|
管螺紋連接G3/4
|
法蘭連接：PN1.6按JB79-59標準； PN4.0按JB79-59標準
|
|
配用執行機構型號
|
DKZ-310
|
DKZ-310
|
DKZ-310
|
DKZ-410
|
DKZ-410
|
|
出抽推力（N）
|
4000
|
4000
|
4000
|
6400
|
6400
|
|
行程L（mm）
|
10
|
10
|
16
|
25
|
40
|
60
|
|
全行程時間（S）
|
8
|
8
|
12.5
|
20
|
32
|
50
|
|
作用方式
|
電開式（K）常用；電關式（B）
|
|
輸入信號
|
0~10mA 4~20mA DC
|
|
供電電源
|
220V；50~60Hz
|
|
固有可調比R
|
30：1
|
電動直通單座調節閥-ZAZP電動直通單座調節閥主要技術性能指標
|
項目
|
技術性能指標
|
|
基本誤差%
|
≤±5
|
|
回差%
|
≤3
|
|
死區%
|
≤5
|
|
泄漏量
|
0.01%×閥額定容量
|
|
額定流量系數誤差%
|
≤±10；當KV≤6.3時，為≤±15
|
電動直通單座調節閥-ZAZP電動直通單座調節閥閥門材料和適用溫度范圍
|
閥體材料
|
材料牌號
|
公稱壓力（MPa）
|
適用溫度范圍（℃）
|
|
常溫型
|
散熱型
|
|
鑄鐵
|
HT200
|
1.6
|
-20~200
|
-
|
|
鑄鋼
|
ZG230~450
|
4.0，6.4
|
-40~250
|
-40~450
|
|
鑄不銹鋼
|
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
|
4.0，6.4
|
-40~250
|
-60~450
|
電動直通單座調節閥-ZAZP電動直通單座調節閥允許壓差
|
公稱通徑（mm）
|
G3/4″
|
20
|
|
閥座直徑（mm）
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
|
允許壓差（MPa）
|
公稱壓力值
|
4.9
|
3.7
|
2.4
|
1.6
|
1.1
|
0.6
|
|
公稱通徑（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
允許壓差（MPa）
|
PN值
|
5.0
|
2.8
|
1.7
|
1.7
|
1.0
|
0.6
|
1.1
|
0.7
|
0.4
|
注：DN20配DKZ-310其允許壓差達公稱壓力值
電動直通單座調節閥-ZAZP電動直通單座調節閥外形尺寸
|
公稱通徑DN（mm）
|
A×B
|
L
|
H1
|
H2
|
|
PN1.6
|
PN4.0
|
PN6.4
|
常溫型
|
散熱型
|
|
G3/4″
|
ø160
|
120（PN10）
|
391
|
478
|
32
|
|
20
|
230×460
|
180
|
190
|
190
|
653
|
804
|
65
|
|
25
|
185
|
190
|
200
|
665
|
816
|
99
|
|
32
|
200
|
210
|
210
|
671
|
822
|
105
|
|
40
|
220
|
230
|
235
|
683
|
834
|
116
|
|
50
|
230×530
|
250
|
255
|
265
|
698
|
849
|
131
|
|
65
|
275
|
285
|
295
|
789
|
949
|
165
|
|
80
|
300
|
310
|
320
|
792
|
852
|
173
|
|
100
|
350
|
355
|
370
|
796
|
956
|
177
|
|
125
|
260×630
|
410
|
425
|
440
|
847
|
1062
|
225
|
|
150
|
450
|
460
|
475
|
855
|
1070
|
233
|
|
200
|
550
|
560
|
570
|
894
|
1109
|
272
|
