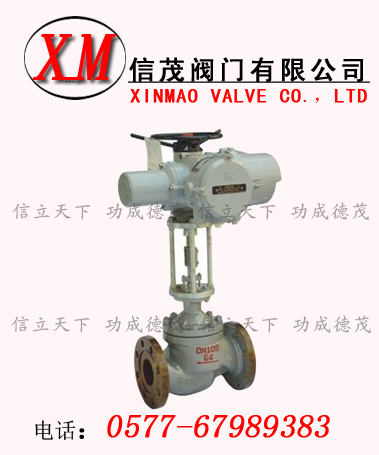

智能型電動調節閥-ZRQM智能型電動調節閥概述：
ZRQM系列智能型電動調節閥是一種壓力平衡式調節閥。配用RQM系列智能型電動執行機構，總體結構緊湊、重量輕、穩定性好、防護等級高。因而廣泛應用于大型火電廠、化工廠、水處理和污水處理、天然氣油田、鋼鐵廠等自動調節系統中。
智能型電動調節閥-ZRQM智能型電動調節閥主要零件材料：
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋
智能型電動調節閥-ZRQM智能型電動調節閥主要技術參數：
●電動執行機構主要技術參數
輸出推力：44～550KN
（輸出調節推力：5.71～47.05KN）
（輸出額定關閉推力：8.4～63.15KN）
位置控制基本誤差：（設定行程時間≥25秒）±1%
重復性誤差：（設定行程時間≥25秒）≤1%
死 區：0.1%～9.9%可調
輸出額定負載止下啟動頻率：1200次/小時
輸入信號：4～20mA/100Ω，2～10mA/100Ω,DC24V開關量。
供電電源：380±10%VAC，50Hz
相對溫度：≤95%
環境溫度：-30℃～+70℃
防爆等級：ExdⅡBT4
防擴等級：IP68
輸入輸出通道均采用光電隔離
智能型電動調節閥-ZRQM智能型電動調節閥調節機構主要技術參數
公稱通徑DN（mm）
（閥芯直徑dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
(10) |
(12) |
(15) |
(20) |
|
額定流量 系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
額定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
|
固有流量特性 |
直線、等百分比 |
|
固有可調比R |
50:1 |
|
允許泄漏量 |
硬閥座：Ⅳ級、軟閥座：Ⅵ級 |
|
公稱壓力PN（MPa） |
1.6、4.0、6.4 |
|
工作溫度 t（℃）
|
常溫型 |
-20～200、-40～250、-60～250 |
|
散熱型 |
-40～450、-60～450 |
|
高溫型 |
450～560 |
|
低溫型 |
-60～-100、-100～-200、-200～-250 |
本產品性能指標貫徹GB/T4213—92智能型電動調節閥-ZRQM智能型電動調節閥 鏈接網址：www.c3fd.com 0577-67989383 |
