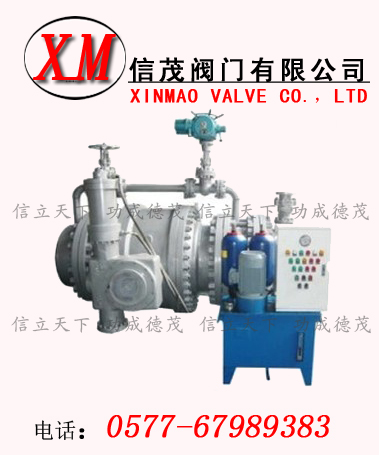

HQ7(S\Xs）47（0)F(H)液控球閥產品簡介
水電站HQ747F(H)型液控球閥是對液控緩閉蝶閥應用范圍的有力補充，特別適用于高水頭的水電站工況。工作時，閥門與水輪機配合，按照水力過度過程原理，通過預設的啟閉程序，有效消除管路水錘，實現管路可靠截止，起到保護管路系統安全的作用。
融入了我公司的多項專利技術，智能化程度高、功能齊全、性能穩定可靠，且流阻系數極小，全開時的流阻系數與管道相等。我公司并可根據用戶的特殊要求單獨進行設計，多方位滿足用戶對該類產品的需要。
功能特征：緩閉功能（H）
產品類別：球閥（Q）
驅動方式：液壓傳動（7）
連接方式：法蘭連接（4）
閥門材料：（無）灰鑄鐵、（Q）球墨鑄鐵、（C）碳鋼
密封材料：（F）PTFE軟密封、（H）金屬硬密封
結構形式：（7）固定球直通、（0）半球直通
液控特征：（無）普通重錘式、（B）自動保壓重錘式、（S）鎖定型自動保壓重錘式、（X）蓄能器式、（XS）鎖定型蓄能器式、（+P）電氣為PLC智能控制
|
產品標準
|
GB/T14478-1993、GB/T12237-1989
|
|
傳動裝置
|
JB/T5299-1998
|
|
結構長度
|
GB/T12221-2005
|
|
配管法蘭
|
GB/T9113.2-2000（MF）
|
|
蓄能器標準
|
GB/T2352-2003
|
|
試驗與檢驗
|
IGB/T14478-1997、GB/T3927-1992
|
|
質量保證
|
ISO9001：2000
|
注：可采用其他有關標準和國外標準，法蘭尺寸可按用戶要求制造，但應在訂貨合同中寫明。
|
公稱通徑DN（mm）
|
300-1600
|
|
公稱壓力PN（MPa）
|
2.5-6.4
|
|
試驗壓力
Ps（MPa）
|
密封
|
1.1*PN
|
|
強度
|
1.5*PN
|
|
工作壓力（MPa）
|
≤1.0*PN
|
|
介質溫度（℃）
|
≤80
|
|
適用介質
|
清水、海水、泥沙水、油品等
|
注：1、1MPa=10.2kgf/cm² 2、用于水電站時，密封試驗壓力可按電站最高靜水頭計算值。
|
公稱通徑
|
可調范圍
|
|
開閥時間（可調）
|
30~90秒
|
|
關閉時間（可調）
|
快關
|
5~30
|
|
慢關
|
10~90秒
|
|
關閉角度（可調）
|
快關
|
70±10度
|
|
慢關
|
20±10度
|
|
零件名稱
|
材料
|
|
閥體
|
灰鑄鐵、球墨鑄鐵、碳素鋼
|
|
蝶板
|
灰鑄鐵、球墨鑄鐵、碳素鋼
|
|
閥軸
|
不銹鋼、碳素鋼
|
|
閥體密封面
|
銅合金、不銹鋼
|
|
蝶板密封圈
|
優質丁晴橡膠、不銹鋼/柔性石墨層疊
|
|
滑動軸承
|
銅合金
|
|
填料
|
柔性石墨
|
|
墻板
|
碳素鋼
|
|
