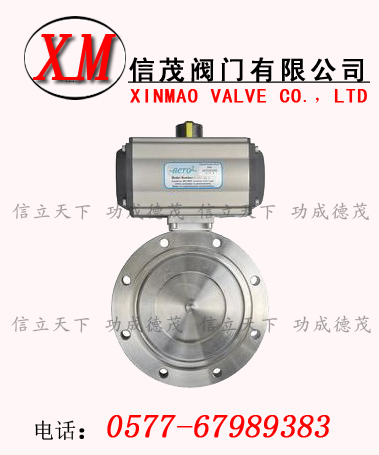

氣動真空蝶閥-GIQ氣動真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動，從而達到接通或切斷真空管路中氣流的目的。是目前一種新型的氣動執行器控制的氣動真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸�？蛇x配反饋信號裝置及電氣閥門定位器。
適用的工作介質為空氣及非腐蝕性氣體。
氣動真空蝶閥-GIQ氣動真空蝶閥主要技術性能
|
適用范圍(Pa)
|
2x105～1.3x10-5
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-6
|
|
介質溫度（℃）
|
-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠)
|
|
氣源壓力（MPa）
|
0.4～0.6
|
|
法蘭標準
|
GB/T6070
|
|
安裝位置
|
任意
|
|
電源電壓
|
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
|
|
信號反饋
|
標準出廠：閥位指示器
特殊指定：微動開關；智能型4～20mA DC
|
|
氣缸可選
|
標準出廠：雙作用式
特殊指定：單作用式（有彈簧返回）
可選常開或常閉
|
氣動真空蝶閥-GIQ氣動真空蝶閥連接及外形尺寸
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
A
|
L
|
W
|
n-ΦC
|
|
GIQ-50AB
|
50
|
110
|
90
|
206
|
26
|
164
|
105
|
4-Φ9
|
|
GIQ-63AB
|
63
|
130
|
110
|
217
|
32
|
|
GIQ-80AB
|
80
|
145
|
125
|
247
|
190
|
124
|
8-Φ9
|
|
GIQ-100AB
|
100
|
165
|
145
|
257
|
|
GIQ-125AB
|
125
|
200
|
175
|
273
|
35
|
8-Φ11
|
|
GIQ-150AB
|
150
|
225
|
200
|
334
|
247
|
140
|
|
GIQ-200AB
|
200
|
285
|
260
|
391
|
45
|
302
|
165
|
12-Φ11
|
|
GIQ-250AB
|
250
|
335
|
310
|
467
|
50
|
372
|
198
|
|
GIQ-300AB
|
300
|
425
|
395
|
557
|
55
|
432
|
225
|
12-Φ14
|
|
GIQ-400AB
|
400
|
510
|
480
|
640
|
60
|
518
|
243
|
16-Φ14
|
|
GIQ-600AB
|
600
|
710
|
670
|
892
|
100
|
780
|
408
|
12-Φ21
|
|
