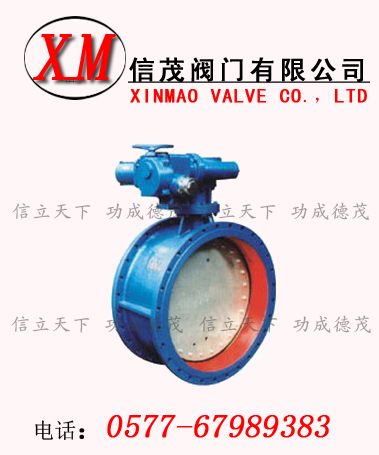

電動法蘭式蝶閥-D943H電動法蘭式蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此電動法蘭蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的最佳裝置。

電動法蘭式蝶閥通常由角行程電動執行機構(0~90°部分回轉)和蝶閥整體通過機械連接，經過安裝調試后共同組成。電動法蘭蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

D943H電動法蘭式蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。法蘭蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

特點

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便;

2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性;

3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能;

4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長;

5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠;

6、耐高溫、耐低溫、耐腐蝕性。

適用介質

空氣、水、污水、蒸氣、煤氣、油品、帶腐蝕性介質等

電動法蘭式蝶閥應用范圍

化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

采用標準

設計標準 :GB/T12238-1989

法蘭連接尺寸:

GB/T9113.1-2000;GB/T9113.2-2000

GB/T9115.1-2000;GB/T9115.2-2000

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999

執行機構

1.功能強勁:智能型、調節型、開關式。

2.體積小巧：體積僅相當于同類產品的35%左右。

3.使用方便：采用單相電源，接線簡單;采用獨創的球型凸出結構，使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。

4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。

電動法蘭式蝶閥主要零件材質

閥體：鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼

蝶板：鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼

密封圈：不銹鋼、聚內脂、抗磨材料

閥桿：2Cr13、1Cr13不銹鋼、鉻鉬鋼

填料：柔性石墨
