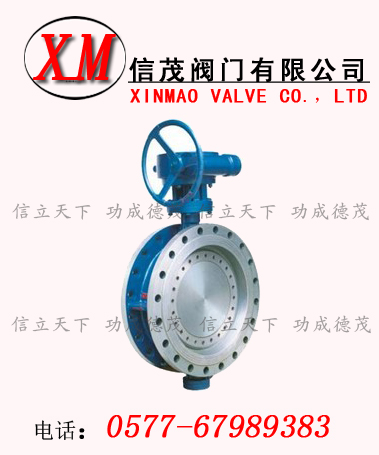

雙向壓硬密封蝶閥-D343H/D373H雙向壓硬密封蝶閥該產品廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。
驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
雙向壓硬密封蝶閥-D343H/D373H雙向壓硬密封蝶閥特點
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
雙向壓硬密封蝶閥-D343H/D373H雙向壓硬密封蝶閥采用標準
設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
雙向壓硬密封蝶閥-D343H/D373H雙向壓硬密封蝶閥
|
公稱
通徑
DN
|
外形尺寸
|
連接尺寸
|
|
L
|
H
|
D73H/D373H/D673H/D973H
|
PN0.6MPa
|
PN1.0MPa
|
|
H1
|
A1
|
B1
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
43
|
112
|
350
|
180
|
200
|
110
|
4-14
|
125
|
4-18
|
|
65
|
46
|
115
|
370
|
180
|
200
|
130
|
4-14
|
145
|
4-18
|
|
80
|
64
|
120
|
380
|
180
|
200
|
150
|
4-18
|
160
|
8-18
|
|
100
|
64
|
138
|
420
|
180
|
200
|
170
|
8-18
|
180
|
8-18
|
|
125
|
70
|
164
|
460
|
180
|
200
|
200
|
8-18
|
210
|
8-18
|
|
150
|
76
|
175
|
555
|
270
|
280
|
225
|
8-18
|
240
|
8-22
|
|
200
|
89
|
208
|
605
|
270
|
280
|
280
|
12-18
|
295
|
8-22
|
|
250
|
114
|
243
|
680
|
270
|
280
|
335
|
12-22
|
350
|
12-22
|
|
300
|
114
|
283
|
800
|
380
|
420
|
395
|
12-22
|
400
|
12-22
|
|
350
|
127
|
310
|
835
|
380
|
420
|
445
|
16-22
|
460
|
16-22
|
|
400
|
140
|
340
|
915
|
450
|
470
|
495
|
16-22
|
515
|
16-26
|
|
450
|
152
|
380
|
960
|
480
|
490
|
550
|
16-22
|
565
|
20-26
|
|
500
|
152
|
410
|
1020
|
480
|
490
|
600
|
20-22
|
620
|
20-26
|
|
600
|
178
|
470
|
1225
|
480
|
490
|
705
|
20-26
|
725
|
20-30
|
|
700
|
229
|
550
|
1355
|
640
|
660
|
810
|
24-26
|
840
|
24-30
|
|
800
|
241
|
640
|
1470
|
640
|
660
|
902
|
24-30
|
950
|
24-33
|
|
900
|
241
|
710
|
1545
|
750
|
860
|
1020
|
24-30
|
1050
|
28-33
|
|
1000
|
300
|
770
|
1795
|
850
|
900
|
1120
|
28-30
|
1160
|
28-36
|
|
1200
|
360
|
890
|
1965
|
850
|
900
|
1340
|
32-33
|
1380
|
32-39
|
雙向壓硬密封蝶閥-D343H/D373H雙向壓硬密封蝶閥D73H/D373H/D673H/D973H-(16、25)C、P、R、V系列對夾式金屬硬密封蝶閥
|
公稱
通徑
DN
|
外形尺寸
|
連接尺寸
|
|
L
|
H
|
D73H/D373H/D673H/D973H
|
PN1.6MPa
|
PN2.5MPa
|
|
H1
|
A1
|
B1
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
43
|
112
|
350
|
180
|
200
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
115
|
370
|
180
|
200
|
145
|
4-18
|
145
|
8-18
|
|
80
|
49
|
120
|
380
|
180
|
200
|
160
|
8-18
|
160
|
8-18
|
|
100
|
56
|
138
|
420
|
180
|
200
|
180
|
8-18
|
190
|
8-22
|
|
125
|
64
|
164
|
460
|
180
|
200
|
210
|
8-18
|
220
|
8-26
|
|
150
|
70
|
175
|
555
|
270
|
280
|
240
|
8-22
|
250
|
8-26
|
|
200
|
71
|
208
|
605
|
270
|
280
|
295
|
12-22
|
310
|
12-26
|
|
250
|
76
|
243
|
680
|
270
|
280
|
335
|
12-26
|
370
|
12-30
|
|
300
|
83
|
283
|
825
|
380
|
420
|
410
|
12-26
|
430
|
16-30
|
|
350
|
92
|
310
|
900
|
380
|
420
|
470
|
16-26
|
490
|
16-33
|
|
400
|
102
|
340
|
980
|
450
|
470
|
525
|
16-30
|
550
|
16-36
|
|
450
|
114
|
380
|
1030
|
480
|
490
|
585
|
20-30
|
600
|
20-36
|
|
500
|
127
|
410
|
1105
|
480
|
490
|
650
|
20-33
|
660
|
20-36
|
|
600
|
154
|
470
|
1310
|
480
|
490
|
770
|
20-36
|
770
|
20-39
|
|
700
|
165
|
550
|
1435
|
640
|
660
|
840
|
24-36
|
875
|
24-42
|
|
800
|
190
|
640
|
1605
|
640
|
660
|
950
|
24-39
|
990
|
24-48
|
|
900
|
203
|
710
|
1745
|
750
|
860
|
1050
|
28-39
|
1090
|
28-48
|
|
1000
|
216
|
770
|
1885
|
850
|
900
|
1170
|
28-42
|
1210
|
28-56
|
|
1200
|
254
|
890
|
2105
|
850
|
900
|
1390
|
32-48
|
1420
|
32-56
|
D43H/D343H/D643H/D943H-(16、25)C、P、R、V雙向壓硬密封蝶閥-D343H/D373H雙向壓硬密封蝶閥
|
公稱
通徑
DN
|
外形尺寸
|
連接尺寸
|
|
L
|
H
|
D43H/D343H/D643H/D943H
|
PN1.6MPa
|
PN2.5MPa
|
|
短
|
長
|
H3
|
A3
|
B3
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
|
50
|
108
|
150
|
112
|
530
|
250
|
255
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
170
|
115
|
550
|
250
|
255
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
114
|
180
|
120
|
565
|
250
|
255
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
190
|
138
|
600
|
250
|
255
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
140
|
200
|
164
|
640
|
250
|
255
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
|
150
|
140
|
210
|
175
|
705
|
300
|
315
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
152
|
230
|
208
|
775
|
300
|
315
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
165
|
250
|
243
|
945
|
300
|
315
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
178
|
270
|
283
|
1070
|
300
|
315
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
190
|
290
|
310
|
1140
|
300
|
315
|
520
|
470
|
16-26
|
555
|
490
|
16-33
|
|
400
|
216
|
310
|
340
|
1210
|
300
|
315
|
580
|
525
|
16-30
|
620
|
550
|
16-36
|
|
450
|
222
|
330
|
380
|
1335
|
575
|
714
|
640
|
585
|
20-30
|
670
|
600
|
20-36
|
|
500
|
229
|
350
|
410
|
1415
|
575
|
714
|
750
|
650
|
20-33
|
730
|
660
|
20-36
|
|
600
|
267
|
390
|
470
|
1605
|
656
|
810
|
840
|
770
|
20-36
|
845
|
770
|
20-39
|
|
700
|
292
|
430
|
550
|
1844
|
656
|
810
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
318
|
470
|
640
|
2040
|
656
|
810
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
330
|
510
|
710
|
2255
|
785
|
863
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
410
|
550
|
770
|
2380
|
785
|
863
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
|
1200
|
470
|
630
|
890
|
2640
|
785
|
863
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
|
1400
|
530
|
710
|
920
|
2886
|
|
|
1685
|
1590
|
36-48
|
1755
|
1640
|
36-62
|
|
1600
|
600
|
790
|
1085
|
3156
|
|
|
1930
|
1820
|
40-56
|
1975
|
1860
|
40-62
|
|
1800
|
670
|
870
|
1230
|
3421
|
|
|
2130
|
2020
|
44-56
|
2195
|
2070
|
44-70
|
|
2000
|
760
|
950
|
1350
|
3685
|
|
|
3685
|
2230
|
48-62
|
2425
|
2300
|
48-70
|
