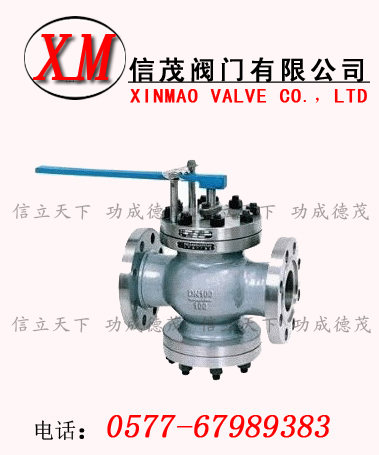

手動回轉式調節閥-T40H手動回轉式調節閥主要由閥體、套筒、閥瓣、閥桿等零件組成。套筒和閥瓣上都開有節流孔。通過閥瓣在閥座內回轉來改變過流面積，調節流量。閥蓋上設有開度指示標尺以顯示閥門的開度狀態。
手動回轉式調節閥-T40H手動回轉式調節閥主要零件材料
|
零件名稱
|
材料
|
零件名稱
|
材料
|
|
閥蓋
|
鑄鋼
|
桿頭
|
不銹鋼
|
|
閥體
|
2G25I
|
閥瓣
|
不銹鋼1Cr18N9Ti
|
|
閥桿
|
不銹鋼
|
閥座
|
不銹鋼1Cr18N9Ti
|
手動回轉式調節閥-T40H手動回轉式調節閥存放安裝使用注意事項
1、本閥應存放在干燥的室內，通路兩端須堵塞。不準堆置存放。
2、長期存放的調節閥應定期檢查，清除污垢，在各運動部分及加工面上應涂以防銹油，防止生銹。
3、本閥應安裝在水平管道上，必須垂直安裝。閥桿向上。
4、必須按圖示箭頭所指介質流向進行安裝。
手動回轉調節閥-T40H手動回轉式調節閥主要外形尺寸和連接尺寸
|
公稱壓力PN(MPa)
|
公稱通徑DN(mm)
|
主要外形尺寸和連接尺寸
|
|
L
|
H
|
H1
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f1
|
n
|
q
|
|
2.5
|
50
|
250
|
238
|
165
|
160
|
125
|
100
|
不帶凹下部分
|
20
|
3
|
不帶凹下部分
|
4
|
φ18
|
|
65
|
260
|
248
|
175
|
180
|
145
|
120
|
22
|
3
|
8
|
φ18
|
|
80
|
310
|
267
|
190
|
195
|
160
|
135
|
22
|
3
|
8
|
φ18
|
|
100
|
350
|
279
|
210
|
230
|
190
|
160
|
24
|
3
|
8
|
φ23
|
|
150
|
450
|
338
|
280
|
300
|
250
|
218
|
30
|
3
|
8
|
φ25
|
|
4
|
50
|
250
|
238
|
165
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4
|
φ18
|
|
65
|
260
|
248
|
175
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8
|
φ18
|
|
80
|
310
|
267
|
190
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8
|
φ18
|
|
100
|
350
|
279
|
210
|
230
|
190
|
160
|
150
|
24
|
3
|
4.5
|
8
|
φ23
|
|
10
|
50
|
300
|
242
|
170
|
195
|
145
|
115
|
88
|
28
|
3
|
4
|
4
|
φ25
|
|
80
|
380
|
280
|
188
|
230
|
180
|
150
|
121
|
34
|
3
|
4.5
|
8
|
φ25
|
|
100
|
400
|
280
|
212
|
265
|
210
|
175
|
150
|
38
|
3
|
4.5
|
8
|
φ30
|
|
150
|
450
|
330
|
268
|
350
|
290
|
250
|
204
|
46
|
3
|
4.5
|
12
|
φ34
|
|
200
|
550
|
380
|
310
|
430
|
360
|
315
|
260
|
54
|
3
|
4.5
|
12
|
φ41
|
