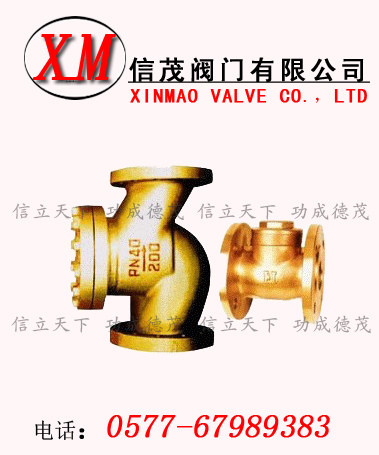

銅法蘭止回閥-H41W/T/H44W/T銅法蘭止回閥技術規范：【銅升降式止回閥】H41W-16T
公稱通徑：DN40-DN200
公稱壓力：1.6Mpa-2.5MPa
工作介質：水、海水、非腐蝕性液體、飽和蒸汽
工作溫度：-20℃≤t≤180℃
銅法蘭止回閥-H41W/T/H44W/T銅法蘭止回閥主要性能規范：
|
型號
|
公稱壓力
PN(MPa)
|
試驗壓力PS(MPa)
|
工作溫
度℃
|
工作壓力
PN(MPa)
|
適用介質
|
|
殼體
|
密封
|
|
H41W-16T
H41W-25T
|
1.6
|
2.4
|
1.76
|
≤100
|
1.6
|
硝酸等腐蝕性介質
醋酸等腐蝕性介質
氧化性腐蝕介質
|
|
≤150
|
|
2.5
|
3.8
|
2.8
|
≤100
|
2.5
|
硝酸等腐蝕性介質
醋酸等腐蝕性介質
氧化性腐蝕介質
|
|
≤150
|
|
4.0
|
6.0
|
4.0
|
≤100
|
4.0
|
硝酸等腐蝕性介質
醋酸等腐蝕性介質
|
銅法蘭止回閥-H41W/T/H44W/T銅法蘭止回閥主要性零件材料：
|
零件名稱
|
閥體
|
閥蓋
|
閥瓣
|
導配套
|
墊片
|
|
H41W-16T
H41W-25T
|
鉻鎳鈦不銹鋼
|
|
聚四氟乙烯
|
|
鉻鎳鉬鈦不銹鋼
|
|
純鈦
|
碳鋼
|
鈦合金
|
純鈦
|
H41W-16T銅升降式止回閥主要外形尺寸和連接尺寸：(mm)
|
型號
|
公稱通徑DH(mm)
|
尺寸mm
|
|
L
|
D
|
D1
|
D2
|
Z-Φd
|
b
|
H
|
|
H41W-16T
|
15
|
130
|
95
|
65
|
45
|
4 ?Φ14
|
14
|
77
|
|
20
|
150
|
105
|
75
|
55
|
4 ?Φ14
|
14
|
77
|
|
25
|
160
|
115
|
85
|
65
|
4 ?Φ14
|
16
|
80
|
|
32
|
180
|
135
|
100
|
78
|
4 ?Φ18
|
16
|
85
|
|
40
|
200
|
145
|
110
|
85
|
4 ?Φ18
|
16
|
95
|
|
50
|
230
|
160
|
125
|
100
|
4 ?Φ18
|
16
|
105
|
|
65
|
290
|
180
|
145
|
120
|
4 ?Φ18
|
18
|
120
|
|
80
|
310
|
195
|
160
|
135
|
8 ?Φ18
|
20
|
130
|
|
100
|
350
|
215
|
180
|
155
|
8 ?Φ18
|
20
|
140
|
|
125
|
400
|
245
|
210
|
185
|
8 ?Φ18
|
22
|
155
|
|
150
|
480
|
280
|
240
|
210
|
8 ?Φ23
|
24
|
180
|
|
200
|
600
|
335
|
295
|
265
|
12 ?Φ23
|
26
|
215
|
|
H41W-25T
|
15
|
130
|
95
|
65
|
45
|
4 ?Φ14
|
16
|
77
|
|
20
|
150
|
105
|
75
|
55
|
4 ?Φ14
|
16
|
77
|
|
25
|
160
|
115
|
85
|
65
|
4 ?Φ14
|
16
|
80
|
|
32
|
180
|
135
|
100
|
78
|
4 ?Φ18
|
18
|
85
|
|
40
|
200
|
145
|
110
|
85
|
4 ?Φ18
|
18
|
95
|
|
50
|
230
|
160
|
125
|
100
|
4 ?Φ18
|
20
|
105
|
|
65
|
290
|
180
|
145
|
120
|
8 ?Φ18
|
22
|
120
|
|
80
|
310
|
195
|
160
|
135
|
8 ?Φ18
|
22
|
130
|
|
100
|
350
|
230
|
190
|
160
|
8 ?Φ23
|
24
|
140
|
|
125
|
400
|
270
|
220
|
188
|
8 ?Φ25
|
28
|
155
|
|
150
|
480
|
300
|
250
|
218
|
8 ?Φ25
|
30
|
180
|
|
200
|
600
|
360
|
310
|
278
|
12 ?Φ30
|
34
|
215
|
技術規范：【旋啟式止回閥】H44W-16T
公稱通徑：DN25-DN150
公稱壓力：1.6MPa
工作介質：水、海水、非腐蝕性液體、飽和蒸汽
工作溫度：-20℃≤t≤180℃
H44W-16T旋啟式止回閥主要性能規范：
銅法蘭止回閥-H41W/T/H44W/T銅法蘭止回閥規格尺寸
|
SIZE
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
DN80
|
DN100
|
DN125
|
DN150
|
|
A
|
105
|
121
|
136
|
146
|
164
|
182
|
216
|
311
|
353
|
|
B
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
C
|
61
|
67
|
71.5
|
85.5
|
94
|
108.5
|
124.5
|
160
|
198
|
|
D
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
