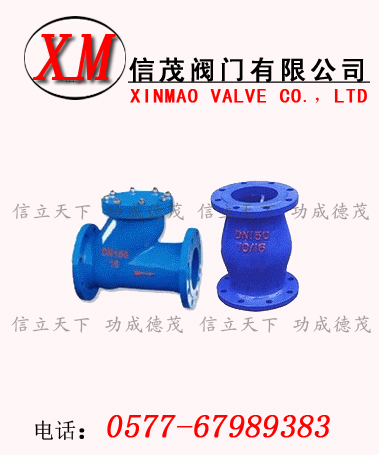

無磨損球形止回閥-HQ41X無磨損球形止回閥采用橡膠包皮滾球為閥瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適應用潛水排水污泵，介質溫度為0～80℃。
無磨損球形止回閥-HQ41X無磨損球形止回閥主要技術參數：
|
型號
|
公稱壓力MPa
|
試驗壓力PSMPa
|
工作溫度℃
|
|
殼體
|
密封
|
|
HQ41X-10/16
|
1.0
|
1.5
|
1.1
|
≤80
|
|
1.6
|
2.4
|
1.76
|
無磨損球形止回閥-HQ41X無磨損球形止回閥主要零部件：
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
球鐵、鑄鋼
|
|
球架、檔板
|
球鐵、鑄鋼
|
|
球體
|
碳鋼包橡膠
|
無磨損球形止回閥-HQ41X無磨損球形止回閥主要外形尺寸：
|
公稱通徑
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
Lmm
|
216
|
241
|
293
|
305
|
381
|
403
|
495
|
622
|
698
|
787
|
|
Hmm
|
185
|
210
|
245
|
280
|
335
|
400
|
495
|
600
|
715
|
800
|
|
連接尺寸
|
PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 標準
|
