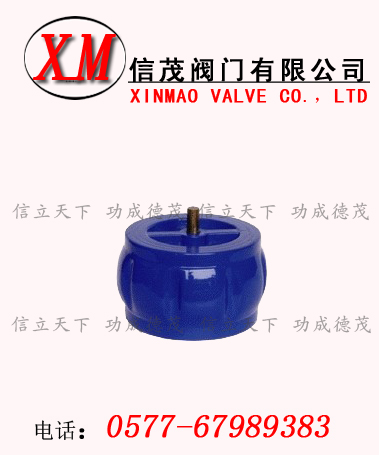

對夾式消聲止回閥-H71X對夾式消聲止回閥主要用在水泵出口；防止介質倒流。高層建筑給排水、消防、空調、等泵房系統。該產品具有能消除噪聲的特大優點。結構長度短、重量輕、密封性能好。但阻力大于全流量的節能消聲止回閥。
1、閥蓋環 2、彈簧 3、閥瓣 4、不銹鋼螺栓 5、銅壓板 6、橡膠密封圈 7、閥體
對夾式消聲止回閥-H71X對夾式消聲止回閥零件材質表：
|
零件名稱
|
材料名稱
|
|
閥體
|
灰鑄鐵
|
|
閥瓣、壓板
|
鑄銅
|
|
橡膠密封圈
|
丁腈橡膠
|
|
彈簧
|
1Cr18Ni9Ti
|
|
閥蓋環
|
球墨鑄鐵
|
對夾式消聲止回閥-H71X對夾式消聲止回閥主要外形、連接尺寸表：
|
公稱壓力（MPa）
|
1.6
|
2.5
|
4.0
|
6.4
|
|
強度試驗壓力（MPa）
|
2.4
|
3.75
|
6.0
|
9.6
|
|
密封試驗壓力（MPa）
|
1.76
|
2.75
|
4.4
|
7.4
|
|
承載壓力水頭(m)
|
最大450
|
|
流量控制范圍（m3/h）
|
100～6000
|
|
適用介質
|
清水、處理后的回用水
|
對夾式消聲止回閥-H71X對夾式消聲止回閥主要技術性能與參數
|
公稱通徑DN（mm）
|
40 50 65 80 100 125 150 200 250
|
|
公稱壓力PN（MPa）
|
1.6
|
|
強度試驗壓力（MPa）
|
2.4MPa
|
|
密封試驗壓力（MPa）
|
1.76MPa
|
|
工作壓力
|
在允許溫度范圍內≤公稱壓力
|
|
適應介質
|
水
|
|
適用溫度
|
0≤100℃
|
|
環境溫度
|
-30～350℃
|
