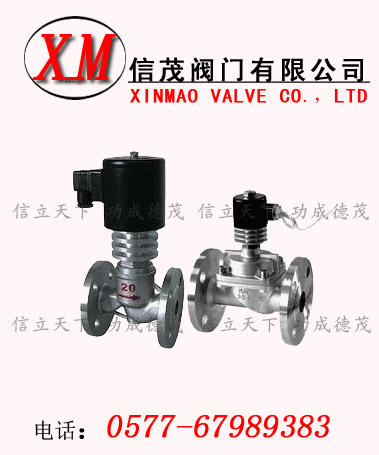

高溫電磁閥-ZCG/ZCZG高溫電磁閥用于各種中溫、高溫、常壓、高壓場合,適用于中高溫熱水、高溫蒸汽、飽和蒸汽、過熱蒸汽及導熱油等管路的自動控制；廣泛應用于窯爐設備、干燥設備、石油化工、生物制藥、暖通空調、電鍍涂裝、橡塑機械、食品飲料、造紙、印染及電力礦業等行業，是自動化控制工程、項目改造及設備配套的首選產品。
①特殊場合可持續長時間通電，采用全金屬密封，介質流體溫度可達450℃
②不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性
③采用新穎巧妙的閥芯結構及安裝散熱裝置，使結構更加緊湊，重量是同類產品的三分之一
④采用不銹鋼活塞結構，閥芯磨損可自動補償，更加提高電磁閥的壽命和可靠性，可持續頻繁工作
⑤介質流體最高壓力可分別提供4.0Mpa;
高溫電磁閥-ZCG/ZCZG高溫電磁閥主要技術參數和性能指標:
|
參數/型號
|
ZCZG
|
ZCZH
|
|
公稱壓力（MPa）
|
2.5
|
4.0
|
|
工作壓力（MPa）
|
0.1～2.5
|
0.4～4.0
|
|
介質種類
|
輕油、蒸汽、熱水
|
|
介質溫度（℃）
|
≤250
|
≤400
|
|
電源電壓
|
AC200V?DC24V其余規格可作特殊訂貨
|
|
公稱通徑（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
流量系數（Kv）
泄漏量（ml/min）
|
按 JB/T7352-94規定動
按 JB/T7352-94.F規定
|
|
功率
|
170VA
|
480VA
|
高溫電磁閥-ZCG/ZCZG高溫電磁閥主要外形尺寸：
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
D3
|
b
|
f1
|
f
|
n-d
|
|
15
|
160
|
298
|
95
|
65
|
39
|
45
|
16
|
4
|
2
|
4－－Φ14
|
|
20
|
200
|
304
|
105
|
75
|
50
|
55
|
16
|
4
|
2
|
4－－Φ14
|
|
25
|
200
|
304
|
115
|
85
|
57
|
65
|
16
|
4
|
2
|
4－－Φ14
|
|
32
|
200
|
314
|
140
|
100
|
65
|
78
|
18
|
4
|
2
|
4－－Φ18
|
|
40
|
260
|
433
|
150
|
110
|
75
|
85
|
18
|
4
|
3
|
4－－Φ18
|
|
50
|
300
|
433
|
165
|
125
|
87
|
100
|
20
|
4
|
3
|
4－－Φ18
|
|
65
|
340
|
460
|
185
|
145
|
109
|
120
|
22
|
4
|
3
|
4－－Φ18
|
|
80
|
380
|
460
|
200
|
160
|
120
|
135
|
22
|
4
|
3
|
4－－Φ18
|
|
100
|
430
|
461
|
235
|
190
|
149
|
160
|
24
|
4.5
|
3
|
4－－Φ22
|
高溫電磁閥-ZCG/ZCZG高溫電磁閥安裝說明：
1．ZCZG高溫電磁閥安裝前應仔細閱讀產品的使用說明書，查核產品是否完全符合使用要求，熟悉安裝要點，做好準備工作。
2．安裝時ZCZG高溫高壓電磁閥線圈向上，并保持垂直位置，ZCZG高溫高壓電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
3．接管之前用0.3MPa的壓力對管道充分沖洗，把管道中的金屬粉末密封材料殘留，銹垢等完全清除；ZCZG高溫高壓電磁閥的工作介質應清潔無顆粒; 雜質，建議閥前安裝過濾器，蒸汽管路安裝疏水閥；進水電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
4．在ZCZG高溫高壓電磁閥發生故障時，為了及時隔離ZCZG高溫高壓電磁閥，并保證系統正常運行，最好安裝旁路裝置。
5．不要將ZCZG高溫高壓電磁閥安裝于管道低凹處，以免蒸汽冷凝水，雜質等沉淀在閥內而妨礙動作。
6．普通型ZCZG高溫高壓電磁閥不可在易燃易爆危險場合使用。
7．在管道剛性不足情況下，建議把ZCZG高溫高壓電磁閥閥前后管子用支架固定，以防ZCZG高溫高壓電磁閥工作時引起振動。
8．ZCZG高溫高壓電磁閥前后管道上需裝壓力表，以便觀察。
