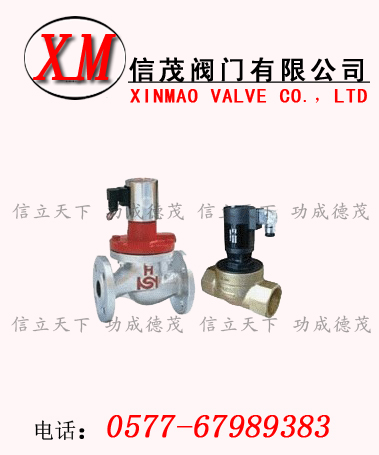

消防電磁閥-ZCX消防電磁閥的電磁線圈通電時，動鐵芯被吸合，帶動閥桿上移，彈簧同時被壓縮，使閥桿與閥芯中孔（先導孔）分離，閥 芯上腔的流體瞬間從中孔缷壓，缷壓后閥芯在上下腔壓差的作用下快速向上浮起，電磁閥開啟。電磁閥的線圈斷電時，閥桿在彈簧力的作用下關閉閥芯中孔，并推動 閥芯向下移，封住流體出口，電磁閥關閉。注意環境溫度對電磁閥的影響。
消防電磁閥-ZCX消防電磁閥技術參數
型號：ZCX
閥體材質：黃銅、不銹鋼
工作介質：清水
控制方式：常閉式
公稱通徑：DN15——DN150
閥芯材料：高強度工程塑料
介質溫度：≤80℃
公稱壓力：1.6Mpa
工作壓差：0.01---1.0Mpa
電源：AC220V DC24V
額定流量系數：4—70Kv
特殊功能：具有反饋信號（定貨時說明）
泄露量：0ml/min
消防電磁閥-ZCX消防電磁閥安裝尺寸
|
型號
|
公稱通徑 DN
|
內螺紋連接G
|
長*寬*高
|
啟動功率（W）
|
保持功率（W）
|
|
ZCX15
|
15
|
1/2"
|
65*47*116
|
AC220V：200 DC24V：60
|
AC220V：3 DC24V：15
|
|
ZCX20
|
20
|
3/4"
|
78*55*147
|
|
|
|
ZCX25
|
25
|
1"
|
100*66*174
|
|
|
|
ZCX32
|
32
|
1(1/4)"
|
130*94*210
|
AC220V：350（475） DC24V：85
|
AC220V：10 DC24V：20
|
|
ZCX40
|
40
|
1(1/2)"
|
135*100*222.5
|
|
|
|
ZCX50
|
50
|
2"
|
155*147*237
|
|
|
|
ZCX65
|
65
|
2(1/2)"
|
203*170*305
|
AC220V：300 DC24V：85
|
AC220V：10 DC24V：22
|
|
ZCX80
|
80
|
法蘭
|
280*205*427
|
|
|
|
ZCX100
|
100
|
法蘭
|
300*237*485
|
|
|
|
ZCX125
|
125
|
法蘭
|
325*280*535
|
AC220V：330 DC24V：85
|
AC220V：10 DC24V：20
|
