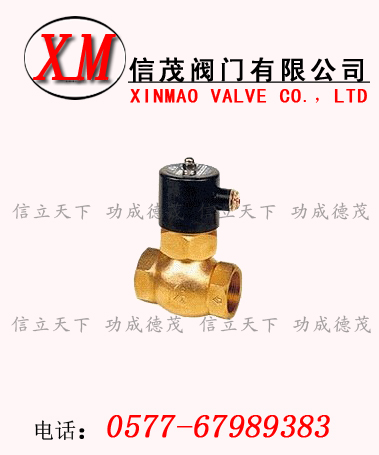

通用電磁閥-ZCL通用電磁閥適用于無壓差或低壓力系統,如壓力低于0.8MPa,溫度不高于180℃各種混合介質管路, 如造紙、印染、服裝設備、暖通空調、電鍍涂裝、干燥設備、機械設備及空氣處理等行業，是自動化控制工程、項目改造及設備配套的首選產品。重新設計,采用球面過度,小阻力提高流通能力
1.集直動式開閥和先導式開閥兩位一體的反沖式特殊結構
2.零壓力亦能打開主閥，低壓差流量大，適用范圍廣
3.不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性
4.閥塞采用一次成型工藝,更加提高電磁閥的壽命和可靠性
5.采用精鑄銅體,外觀精巧美觀
通用電磁閥-ZCL通用電磁閥結構特點：電磁分步直接活塞式操作結構
①集直動式開閥和先異式開閥兩位一體的反沖式特殊結構；
②無壓力亦能打開主閥，低壓差流量大，適用范圍廣；
③采用聚四氟乙烯密封，耐溫性能好；
④零壓差能可靠動作；
⑤型式：常閉式。
通用電磁閥-ZCL通用電磁閥技術參數:
|
參數/型號
|
ZCL-1
|
ZCL-2
|
ZCL-1Y
|
ZCL-2Y
|
|
工作壓力(Mpa)
|
0～0.8
|
|
介質種類
|
空氣
|
蒸汽
|
水油
|
熱水
|
|
介質溫度(℃)
|
≤60
|
≤180
|
≤60
|
≤180
|
|
電源電壓
|
AC:220V?DC24V其余規格可特殊訂貨
|
|
流量系數(Kv)
|
按JB/T7352-94
|
|
功率(W)
|
≤50
|
|
環境溫度(℃)
|
-40～+60
|
|
公稱通徑(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
通用電磁閥-ZCL通用電磁閥安裝尺寸:
|
通徑
DN
|
內螺紋
|
內螺紋連接
|
法蘭連接
|
|
外形尺寸
|
外形尺寸
|
|
G
|
L
|
H
|
L
|
H
|
|
15
|
1/2
|
89
|
168
|
101
|
185
|
|
20
|
3/4
|
101
|
195
|
105
|
210
|
|
25
|
1
|
101
|
195
|
107
|
219
|
|
32
|
11/4
|
112
|
206
|
122
|
240
|
|
40
|
11/2
|
127
|
225
|
146
|
248
|
|
50
|
2
|
127
|
225
|
150
|
225
|
