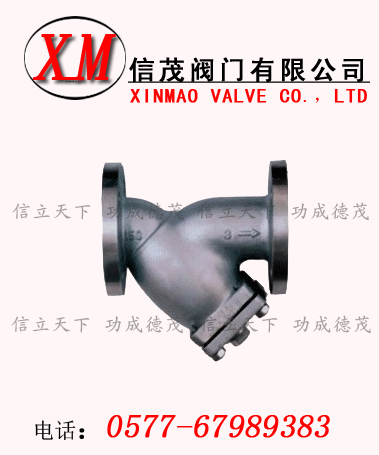

美標Y型過濾器-GL41H美標Y型過濾器是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外對提高產品質量也有著十分重量的意義,Y型系列過濾適用于蒸汽，空氣、煤油、水、弱腐蝕性氣體、液體。
美標Y型過濾器-GL41H美標Y型過濾器特點：通流快速，故壓力損失小，抗污性強，排渣方便。
標準 1、設計與制造符合MFG標準。
2、試驗與檢驗符合API598。
3、結構長度符合MFG標準。
4、法蘭尺寸符合ANSI B16.5技術要求。
美標Y型過濾器-GL41H美標Y型過濾器主要性能規范
|
磅級
|
150Lb
|
300Lb
|
600
|
|
試驗壓力
|
殼體試驗
|
3.0MPa
|
6.5MPa
|
15MPa
|
|
適用溫度
|
-29～425℃
|
|
適用介質
|
水、油、天然氣
|
|
|
|
|
|
|
美標Y型過濾器-GL41H美標Y型過濾器主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
碳鋼、不銹鋼、黃銅
|
|
濾網蓋
|
碳鋼、不銹鋼、黃銅
|
|
濾芯網
|
不銹鋼
|
|
密封件材質
|
柔性石墨、聚四氟乙烯
|
美標Y型過濾器-GL41H美標Y型過濾器主要連接尺寸
|
口徑(in)
|
ANSI法蘭連接
|
螺紋連接
|
B
|
C
|
濾網面積cm2
|
|
150LB
|
300LB
|
600LB
|
|
A
|
A
|
A
|
A
|
|
1/2"
|
127
|
127
|
130
|
75
|
70
|
110
|
27
|
|
3/4"
|
145
|
150
|
150
|
80
|
80
|
130
|
43
|
|
1"
|
154
|
160
|
160
|
90
|
90
|
150
|
73
|
|
11/4"
|
180
|
180
|
200
|
110
|
130
|
235
|
135
|
|
11/2"
|
200
|
210
|
230
|
120
|
147
|
260
|
164
|
|
2"
|
230
|
240
|
250
|
140
|
180
|
320
|
251
|
|
21/2"
|
290
|
290
|
.
|
210
|
200
|
325
|
327
|
|
3"
|
310
|
310
|
.
|
.
|
205
|
330
|
361
|
|
4"
|
315
|
351
|
.
|
.
|
255
|
405
|
545
|
|
5"
|
410
|
401
|
.
|
.
|
315
|
510
|
843
|
|
6"
|
473
|
478
|
.
|
.
|
345
|
560
|
1117
|
|
8"
|
593
|
600
|
.
|
.
|
440
|
710
|
1909
|
|
10"
|
730
|
730
|
.
|
.
|
503
|
760
|
2010
|
