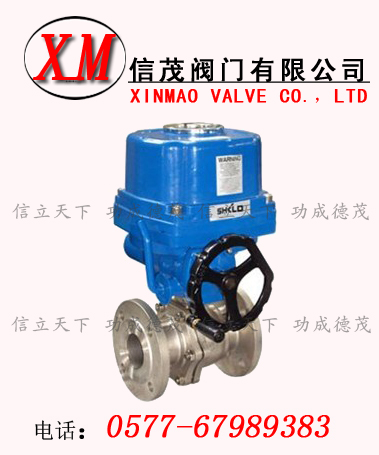

電動O型球閥是由角行程電動執行機構CHQ系列與球閥組成。具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域對氣體、液體輸送管道中介質的切斷或流通。
參數
公稱壓力：PN1.0、2.5、4.0、6.4Mpa、ANSI150、300
公稱通徑：DN20～600mm
工作溫度：硬密封：-40～300℃ 軟密封：-40～180℃
工作電壓：220V、380V
閥座形式：不銹鋼可動硬密封、PTFE軟密封。
主要材質：閥體 (1)WCB (2)304 (3)316 (4)316L
閥芯 (1)304 (2)316 (3)316L
電動執行機構
參照CHQ系列角行程電動執行器技術參數
電動O型球閥安裝尺寸
|
通徑DN
|
L
|
L1
|
L2
|
H
|
H1
|
D1
|
Z-d
|
備注
|
|
15
|
130
|
215
|
190
|
348
|
303
|
65
|
4-14
|
CHQ05
|
|
20
|
140
|
215
|
190
|
348
|
308
|
75
|
4-14
|
CHQ05
|
|
25
|
150
|
215
|
190
|
351
|
319
|
85
|
4-14
|
CHQ05
|
|
32
|
165
|
215
|
190
|
358
|
325
|
100
|
4-18
|
CHQ08
|
|
40
|
180
|
215
|
190
|
368
|
330
|
110
|
4-18
|
CHQ08
|
|
50
|
200
|
215
|
190
|
373
|
338
|
125
|
4-18
|
CHQ10
|
|
65
|
220
|
215
|
190
|
394
|
359
|
145
|
4-18
|
CHQ15
|
|
80
|
250
|
263
|
221
|
437
|
391
|
160
|
8-18
|
CHQ20
|
|
100
|
280
|
263
|
221
|
387
|
413
|
180
|
8-18
|
CHQ30
|
|
125
|
320
|
263
|
221
|
501
|
-
|
210
|
8-18
|
CHQ40/CHQ50
|
|
150
|
360
|
263
|
221
|
540
|
-
|
240
|
8-23
|
CHQ50/CHQ60
|
|
200
|
400
|
263
|
221
|
610
|
-
|
295
|
12-23
|
CHQ80
|
