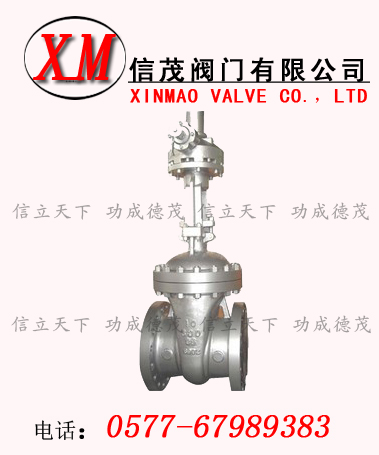

傘齒輪不銹鋼閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
用途：
安裝水、汽管道上，作啟閉裝置用。
結構簡述：
1. 支管兩端為焊接連接，閥門的開啟和關閉由齒輪傳動裝置來控制。
2. 閥門關閉主要通過閥蓋上的錐齒輪機構及能夠調整的為雙式單閘板，萬向頂、夾圈等組成，借閥體內導向作升降運動。
3. 閥座密封面采用鈷基硬質合金堆焊而成，耐磨、抗擦傷性能好。
4. 閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。
5. 壓力自緊式密封機構，借介質壓力壓緊楔形密封圈來達到密封，介質壓力越高密封性能越好。
安裝說明： 1. 閥門安裝時必須垂直安裝在水平管道上， 介質可以從任何一側進入。管道沖洗干凈后， 才可安裝閥門。 2. 此閥在使用時，應全開或全關，不能作調節 閥使用。
性能范圍 Specification
|
型 號
Type
|
公稱壓力
Nominal
pressure
|
試驗壓力Test pressure
|
工作溫度(℃)
Working
Temperature
|
適用介質
Suitable
Medium
|
|
強度(水)Mpa
|
密封(水)空氣(Mpa)
|
低壓密封(空氣)Mpa
|
|
Z541W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
ACETIC ACID
|
|
醋 酸 類
|
主要零件材料 Material for main parts
|
零件名稱
Part name
|
材 料Material
|
|
Z41Y-16i/25i/40i
|
Z41W-16P/25P/40P
|
Z41W-16R/25P/40R
|
|
閥體、閥蓋
Body donnet
|
鉻 鎳 鋼
Ci Ni STEEL
|
鉻鎳鈦鋼
Ci Ni Ti
|
鉻鎳鉬鈦鋼
Ci Ni Mo Ti Steel
|
|
閥 板
Wedge gate
|
合金鋼+硬質合金
|
|
閥 桿
Stem
|
合 金 鋼
ALLoy steel
|
|
閥桿螺母
Stem
|
鋁鐵青銅 Al bronze
|
|
手 輪
Hand wheel
|
灰鑄鐵、可鑄鍛鐵 Castirom forageable casriron
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對傘齒輪不銹鋼閘閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對傘齒輪不銹鋼閘閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
