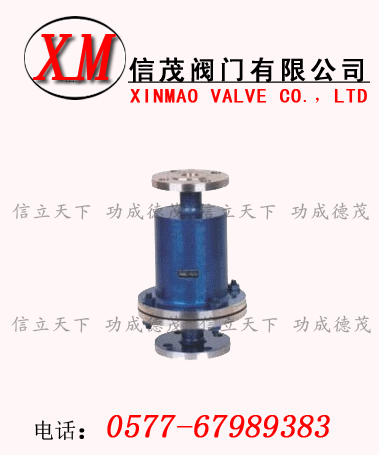

礫石阻火器概述：用于安裝原油，汽油、煤油、柴油、芳烴，硫等固定頂式儲罐上的重要安全設備。它的功能是允許易燃易爆氣體通過，對火焰有阻止窒息作用。
主要外形與法蘭連接尺寸：
|
型號規格
|
圖號
|
重量
|
技術條件
|
|
PC4（25升）
|
GKP-25
|
16
|
1、工作壓力Kg/cm2時，混合液為4升/秒泡沫發生量25升。
2、工作壓力范圍2-85 Kg/cm2。
3、玻璃片在1-2 Kg/cm2水壓沖破。
|
|
PC8（50升）
|
GKP-50
|
22
|
1、工作壓力5 Kg/cm2時，混合液為8升/秒泡沫發生量50升。
2、3同上
|
|
PC16（100升）
|
GKP-100
|
32
|
1、工作壓力Kg/cm2時，混合液為8升/秒泡沫發生量100升。
2、3同上
|
|
PC24（150升）
|
GKP-150
|
40
|
1、工作壓力Kg/cm2時，混合液為8升/秒泡沫發生量150升。
2、3同上
|
主要尺寸
|
型號規格
|
安裝尺寸（毫米）
|
|
D
|
D1
|
D2
|
d
|
L
|
H
|
n
|
di
|
|
25升
|
Φ130
|
Φ110
|
Φ160
|
KG2″
|
216
|
170
|
4
|
Φ14
|
|
50升
|
Φ150
|
Φ125
|
Φ185
|
KG21/2″
|
228
|
90
|
4
|
Φ18
|
|
100升
|
Φ200
|
Φ175
|
Φ235
|
KG3″
|
230
|
210
|
8
|
Φ18
|
|
150升
|
Φ225
|
Φ200
|
Φ260
|
KG4″
|
234
|
230
|
8
|
Φ18
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.c3fd.com/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對礫石阻火器的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對礫石阻火器的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
