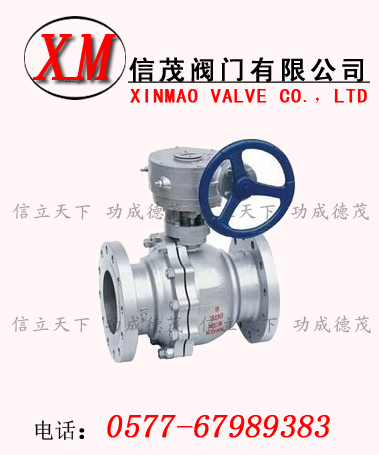

蝸輪浮動球閥概述：
永嘉信茂閥門有限公司生產的蝸輪浮動球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝.
工作原理：
開啟過程
1在關閉位置，球體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
軌道球閥的結構特點：
1、 啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。
2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉。
5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的
主要零件材料:
序號
NO |
零件名稱 |
材質 |
|
GB |
ASTM |
|
1 |
閥體 |
WCB |
A2116-WCB |
|
2 |
密封圈 |
PTFE |
PTFE |
|
3 |
球體 |
1C18Ni9Ti |
SS304 |
|
4 |
螺母 |
35 |
A194-2H |
|
5 |
螺柱 |
35CrMoA |
A193-B7 |
|
6 |
石體 |
WCB |
A216-WCB |
|
7 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304F/.G |
|
8 |
填料 |
PTFE |
PTFE |
|
9 |
填料壓蓋 |
WCB |
A2116-WCB |
|
10 |
定位片 |
25 |
A105 |
|
11 |
擋圈 |
65Mn |
AISI 1066 |
|
12 |
手柄 |
K33 |
A47-667
Gr.32510 |
|
13 |
閥桿 |
1Cr33 |
A276-410 |
|
14 |
螺釘 |
35 |
A193-B7 |
|
15 |
止推墊片 |
PTFE |
PTFE |
技術規范:
|
設計依據 |
國標系列 |
美標系列 |
|
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
連接法蘭 |
GB/T9113
JB/T79
Hg20592 |
ANSI B16.5、B16.47 |
|
對焊端 |
GB/T12224 |
ANSI B16.25 |
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
主要外形尺寸:
|
公稱通徑 |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
d1 |
13 |
19 |
25 |
38 |
64 |
64 |
76 |
102 |
127 |
152 |
203 |
|
L |
108 |
117 |
127 |
165 |
191 |
191 |
203 |
229 |
356 |
394 |
457 |
|
H |
59 |
63 |
75 |
95 |
142 |
142 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
230 |
400 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
Wt(kg) |
2.5 |
3 |
5 |
7 |
15 |
19 |
19 |
33 |
58 |
93 |
160 |
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.c3fd.com/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對蝸輪浮動球閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對蝸輪浮動球閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
