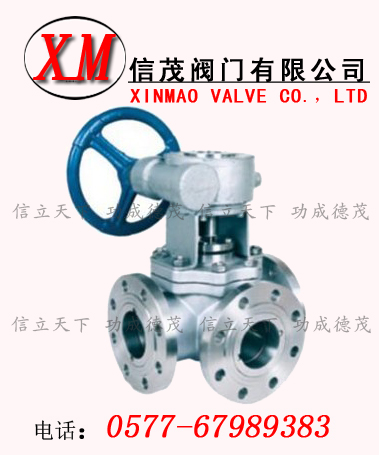

三通球閥工作原理：
開啟過程
1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
維護事宜：
1.要留有閥柄旋轉的位置。
2. 不能用作節流。
3帶傳動機構的球閥應直立安裝。
三通球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
三通球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
三通球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。
結構及其特性說明
SFAQ、SFGQ系列三通球閥采用四面閥座、一體化結構。適用
于液體、氣體、粉體等介質的匯合、分流及分配。其操作省力，維修方便。適用于石油、化工、電力等企業部門輸送各種氣體、液體、粉體等介質的管道、儲罐、容器設備上匯合或分流裝置。其特點是：
1.閥門按流通形式分為“L型”（3位2通）、“T型”（3位2通）兩種類型。其中“L型”可實現對介質流向進行如‘圖A’的兩種切換功能；“T型”可實現對介質的分流或混流，如‘圖B’的四種切換功能�？砂垂r要求選擇其中一種。
2.閥座采用PTFE材料，閥門的啟團力小，開關輕便。
3.閥門采用三體結構，拆裝方便，便于現場維修、更換、其流道通暢，流體阻力小。
4.具有防靜電結構，下裝式閥桿及填料結構設計，防止閥桿脫落，體積小節約安裝空間。
性能及設計規范：
1、壓力等級：PN1.6、2.5、4.0、6.4、（Mpa）；ANSI 150、300磅級
2、公稱通徑：DN15-200；1/2”-8”
3、適用溫度：-29-150℃
4、適用介質：碳鋼：適用水 蒸氣 油品等介質
5、連結方式：法蘭連結按：JB、GB、HG、SH及ANSI B16.5、JIS、DIN等標準；
焊接端按：GB12224及ANSI B 16.25；螺紋連結按：GB7306及NPT
主要零件材料
|
零件名稱
|
材料
|
|
Q45F-16C
-25p
-40R
|
Q45F-16C
-25P
-40R
|
|
閥體
|
鉻鎳鈦鋼
|
鉻鎳鉬鈦鋼
|
|
球體
|
|
閥桿
|
|
密封圈
|
聚四乙烯
|
|
扳手
|
鑄鋼
|
主要外形尺寸和連接尺寸(MM)
|
型號
|
公稱通徑DN
|
尺寸（MM）
|
|
L
|
D
|
D1
|
H
|
z-ød
|
|
Q44F-16C/P
Q45F-16R/L
|
15
|
140
|
95
|
65
|
103
|
14-4
|
|
20
|
160
|
105
|
75
|
112
|
14-4
|
|
25
|
180
|
115
|
85
|
123
|
14-4
|
|
32
|
200
|
135
|
100
|
144
|
18-4
|
|
40
|
220
|
145
|
110
|
152
|
18-4
|
|
50
|
240
|
160
|
125
|
182
|
18-4
|
|
65
|
260
|
180
|
145
|
193
|
18-4
|
|
80
|
280
|
195
|
160
|
217
|
18-8
|
|
100
|
320
|
215
|
180
|
245
|
18-8
|
|
125
|
360
|
245
|
210
|
282
|
18-8
|
|
150
|
440
|
280
|
240
|
319
|
23-8
|
|
Q44F-25C/P
Q45F-25R/L
|
15
|
115
|
95
|
65
|
|
14-4
|
|
20
|
145
|
105
|
75
|
|
14-4
|
|
25
|
160
|
115
|
85
|
|
14-4
|
|
32
|
200
|
135
|
100
|
|
18-4
|
|
40
|
220
|
145
|
110
|
|
18-4
|
|
50
|
240
|
160
|
125
|
|
18-4
|
|
65
|
260
|
180
|
145
|
|
18-8
|
|
80
|
280
|
195
|
160
|
|
18-8
|
|
100
|
320
|
230
|
190
|
|
23-8
|
|
125
|
360
|
270
|
220
|
|
25-8
|
|
150
|
440
|
300
|
250
|
|
25-8
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.c3fd.com/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對三通球閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對三通球閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
