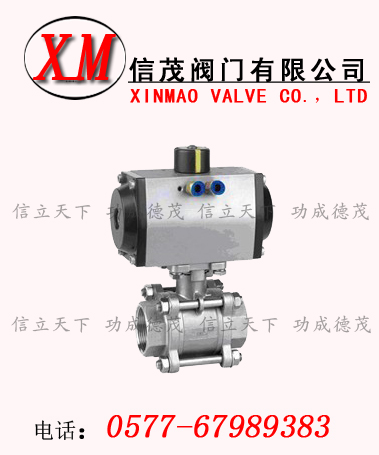

內螺紋氣動球閥及對焊連接球閥分為整體式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊�？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
|
公稱通徑DN(mm)
|
6-100
|
|
公稱壓力PN(MPa)
|
1.6
|
|
公稱壓力PS(MPa)
|
強度試驗
|
2.4
|
|
密封試驗
|
1.8
|
|
材料\材料代號
|
C
|
P
|
R
|
|
主要零件
|
閥體
|
WCB
|
CF8304
|
CF8M316
|
|
球體
|
WCB
|
CF8304
|
CF8M316i
|
|
閥桿
|
2Cr13
|
0Cr18Ni9Ti
|
0Cr17NiMo2
|
|
密封圈
|
增強聚四氟乙烯對位聚苯
|
|
填料
|
聚四氟乙烯柔性石墨
|
|
適用工況
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-28℃-300℃
|
|
氣動裝置
|
型號
|
OBD系列
|
|
氣源壓力
|
0.4-0.7MPa
|
|
執行標準
|
設計制造
|
結構長度
|
法蘭尺寸
|
壓力溫度
|
試驗檢驗
|
|
GBT/12238
|
Gb12221
|
/
|
GB/T13927
|
GB13927
|
安裝尺寸表：
|
口徑
(mm)
|
尺寸(mm)
|
氣動裝置型號(僅供參考)
|
|
三段式
|
對焊式
|
承插爆式
|
|
G
|
L
|
D
|
L
|
d
|
D
|
L
|
d
|
D1
|
A
|
|
6
|
1/4
|
65
|
11.6
|
65
|
11.6
|
18
|
65
|
11.6
|
14.1～14.3
|
9.5
|
GTD52
|
|
10
|
3/8
|
65
|
12.7
|
65
|
12.7
|
18
|
65
|
12.7
|
17.55～17.8
|
9.5
|
GTD52
|
|
15
|
1/2
|
67
|
15
|
67
|
15.8
|
24
|
67
|
15
|
21.7～21.95
|
9.5
|
GTD52
|
|
20
|
3/4
|
82
|
20
|
82
|
20
|
28
|
82
|
20
|
27.05～27.3
|
11.1
|
GTD63
|
|
25
|
1
|
91
|
25
|
91
|
25
|
34
|
91
|
25
|
33.8～34.05
|
12.7
|
GTD63
|
|
32
|
11/4
|
108
|
32
|
108
|
32
|
41
|
108
|
32
|
42.55～42.8
|
14.3
|
GTD83
|
|
40
|
11/2
|
129
|
38
|
129
|
38
|
49
|
129
|
38
|
48.65～48.9
|
15.89
|
GTD83
|
|
50
|
2
|
148
|
50
|
148
|
50
|
62
|
148
|
50
|
61.1～61.35
|
17.4
|
GTD83
|
|
65
|
2
|
186
|
64
|
193
|
64
|
78
|
/
|
/
|
/
|
/
|
GTD110
|
|
80
|
3
|
206
|
78
|
222
|
78
|
94
|
/
|
/
|
/
|
/
|
GTD110
|
|
100
|
4
|
240
|
98
|
273
|
98
|
124
|
/
|
/
|
/
|
/
|
GTD127
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.c3fd.com/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對內螺紋氣動球閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對內螺紋氣動球閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
