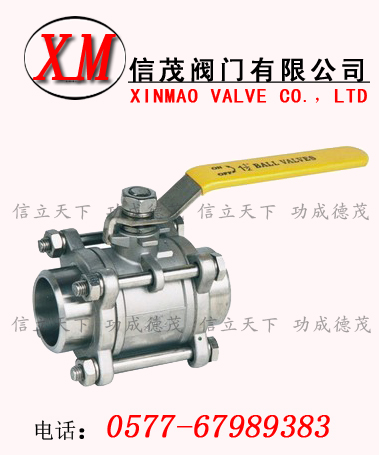

對焊球閥概述：
對焊球閥的關閉件是個球體，它是依靠球體繞閥體中心線作90度旋轉來達到開啟、關閉的一種閥門。直通式球閥在管路中主要用來做切斷介質的。結構形式有二片式和三片式，對接焊方式有承插焊、坡口焊、平。對焊球閥是近年來被廣泛采用的一種新型閥門，此閥可水平安裝或垂直安裝。
對焊球閥優點;
1． 流體阻力小，其阻力系數與同長度的管段相等。2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用
對焊球閥特點及用途：
該球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
主要連接尺寸及重量：
|
公稱通經(mm)
|
尺寸(mm)
|
|
d
|
L
|
L1
|
M
|
L0
|
Q61帶對接焊頭總長
|
|
6
|
8
|
85
|
15
|
20×1.5
|
110
|
166
|
|
10
|
10
|
85
|
16
|
24×1.5
|
110
|
166
|
|
15
|
10
|
85
|
18
|
30×2
|
110
|
172
|
|
20
|
13
|
90
|
18
|
36×2
|
110
|
187
|
|
25
|
17
|
100
|
20
|
42×2
|
110
|
227
|
|
32
|
22
|
120
|
20
|
52×2
|
|
235
|
|
40
|
25
|
135
|
25
|
60×3
|
150
|
255
|
|
50
|
32
|
140
|
25
|
72×3
|
180
|
291
|
主要零件材料
|
型號
|
閥體
|
球體、閥桿
|
手柄
|
密封圈
|
墊片、填料
|
|
Q21F-16C、Q21F-25C
Q21F-40C、Q21F-64C
|
A105、45
|
1Cr18/1Cr18Ni9Ti
|
不銹鋼SS304
|
聚四氟乙烯PTFE
對位聚苯PPL
|
聚四氟乙烯PTFE
對位聚苯PPL
|
|
Q21F-16P、Q21F-25P
Q21F-40P、Q21F-64P
|
1Cr18Ni9Ti
|
SS304/1Cr18Ni9Ti
|
|
0 >
Q21F-16R、Q21F-25R
Q21F-40R、Q21F-64R
|
SS316/1Cr18Ni12Mo2Ti
|
SS316/1Cr18Ni12Mo2
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.c3fd.com/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對對焊球閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對對焊球閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
