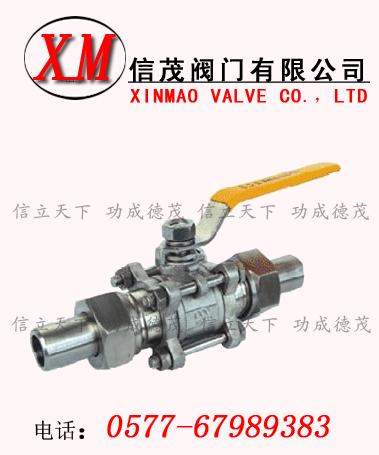

三片式活接對焊球閥特征 ：
公稱壓力：1.6-6.4MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
對焊標準(BW):GB12224.ANSIB16.25
連接尺寸及重量： 單位：mm
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
2-1/2"
|
2"
|
|
d
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50.8
|
|
D
|
17
|
17
|
21
|
26
|
31
|
38
|
46
|
60
|
|
L
|
150
|
150
|
180
|
195
|
210
|
225
|
260
|
300
|
|
H
|
48
|
48
|
54
|
57
|
72
|
79
|
81
|
97
|
|
E
|
120
|
120
|
120
|
130
|
154
|
154
|
185
|
185
|
主要零件材料
|
零件名稱
|
材質
|
|
閥體
|
不銹鋼CF8M
|
|
密封圈
|
聚四氟乙烯PTFE
|
|
閥蓋
|
不銹鋼CF8/CF8M
|
|
球體
|
不銹鋼CF8
|
|
閥桿
|
不銹鋼SS316
|
|
螺母
|
不銹鋼CF8
|
|
墊圈
|
聚四氟乙烯PTFE
|
|
手柄套
|
塑料
|
|
手柄
|
不銹鋼SS304
|
|
壓緊螺母
|
不銹鋼SS304
|
|
彈簧墊圈
|
不銹鋼SS304
|
|
鎖片
|
不銹鋼SS304
|
|
螺栓
|
不銹鋼SS304
|
|
套管
|
不銹鋼CF8
|
訂貨須知：您在選用信茂牌閥門的時候，可以先打開http://www.c3fd.com/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對三片式活接對焊球閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對三片式活接對焊球閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
