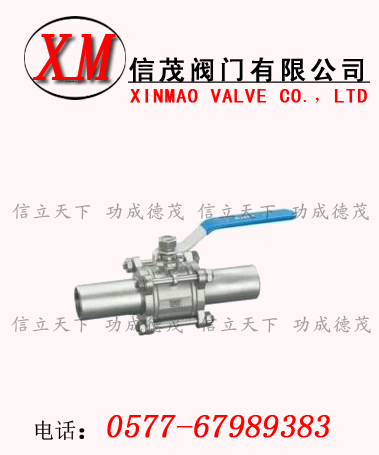

三片式加長對焊球閥概述：
三片式對焊球閥是指關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。三片式球閥，是近年來被廣泛采用的一種新型閥門。優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
特點及用途
該球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
三、三片式對焊球閥執行標準 1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
性能規范
公稱通徑mm DN15-DN300
材料代號 C P R
主要 零件 閥體 WCB ZG1Cr18 Ni9Ti ZG1Cr18Ni 12Mo2Ti
球體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增強聚四氟乙烯 對位聚苯 金屬密封
填料 聚四氟乙烯 柔性石墨
適用 工況 適用 介質 蒸汽、 水、油品 硝酸類 醋酸類
適用 溫度 -28℃ - 300℃
三片式加長對焊球閥介紹
|
公稱壓力
|
PN
|
1.6、2.5、4.0、6.4
|
Mpa
|
|
強度試驗壓力
|
PT
|
2.4、3.8、6.0、9.6
|
|
低壓氣密封試驗壓力
|
0.6
|
|
高壓密封試驗壓力
|
1.8.2.8.4.4.7.1
|
|
適用介質
|
Q11F-(16-64)C
|
Q11F-(16-64)P
|
Q11F-(16-64)R
|
|
水、油、氣
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-40～180°
|
連接尺寸：
|
SIZE
|
DN
|
L
|
H
|
W
|
|
1/4"
|
6
|
112
|
52
|
105
|
|
3/8"
|
10
|
112
|
52
|
105
|
|
1/2"
|
15
|
128
|
65
|
130
|
|
3/4"
|
20
|
135
|
70
|
130
|
|
1"
|
25
|
142
|
78
|
150
|
|
11/4"
|
32
|
165
|
82
|
180
|
|
11/2"
|
40
|
175
|
90
|
200
|
|
2"
|
50
|
205
|
98
|
200
|
|
21/2"
|
65
|
250
|
140
|
240
|
|
3"
|
80
|
275
|
155
|
265
|
|
4"
|
100
|
350
|
122
|
300
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.c3fd.com/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對三片式加長對焊球閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對三片式加長對焊球閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
