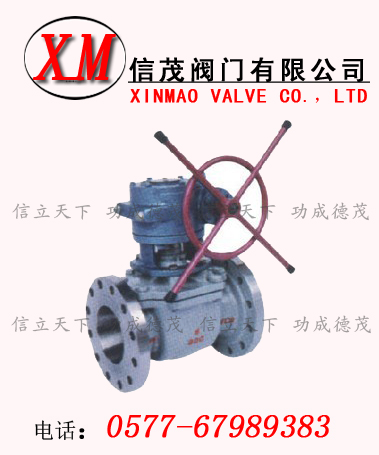

斜面球閥結構特點：
1、獨特的結構密封更加可靠斜面球閥又稱“楔式球閥”，采用整體上裝式新型結構。兩閥座密封面設計成楔形兩斜面，球體上部有一彈簧。在彈簧力的作用下，閥座密封面與球體緊密貼合，形成可靠的密封。
2、閥桿凸肩結構即可防脫又保證了上密封性能閥桿下端設有凸肩，可在閥體內壓異常升高時，防止閥桿脫出。在彈簧及介質力的作用下，閥桿 凸肩壓緊墊片，形成上密封效果。
3、先進的防火、防靜電結構在球體與閥座之間設置有防火金屬環。在意外火災閥座燒損后，金屬環壓在球體上起到密封作用。確保系統的安全，防止重大事故發生。球體上部的予緊彈簧可將球體與閥座摩擦產生的靜電，經導線導入地下。防止因靜電產生的火花點燃易燃易爆介質，保證系統的安全。
4、閥門的啟、閉力小，安裝、維修方便閥桿填料函的密封采用填料平面與閥桿凸肩、
閥蓋平面的壓緊，靠彈簧的予緊力及上壓蓋的壓緊力實現密封。減輕了閥門的啟、閉力。閥門采用整體上裝式結構，只須將上部閥蓋拆開，既可取出閥門體內全部零件。便于閥門的維修和更換。
標準規范
設計制造：GB12237-1989
結構長度：GB12221-1989
法蘭連接：GB9113，JB/T79
G20592，SH3406
焊接標準： GB12224-1989
主要結構尺寸及重量
內螺紋連接 PN1.6、2.5、4.0、6.4(Mpa)
|
DN
|
L
|
H
|
W螺紋
|
|
15
|
90
|
78
|
1/2”
|
|
20
|
100
|
82
|
3/4”
|
|
25
|
115
|
88
|
1”
|
|
40
|
150
|
95
|
11/2”
|
|
50
|
180
|
110
|
2”
|
承插焊連接PN 1.6、2.5、4.0、6.4(Mpa)
|
DN
|
L
|
H
|
d
|
|
15
|
90
|
78
|
22.5
|
|
20
|
100
|
82
|
28.5
|
|
25
|
115
|
88
|
34.5
|
|
40
|
150
|
95
|
48.7
|
|
50
|
180
|
110
|
61.3
|
Q46型 法蘭連接斜面球閥
PN 1.6(Mpa)
|
DN
|
L
|
H
|
W
|
|
15
|
130
|
60
|
150
|
|
20
|
130
|
65
|
150
|
|
25
|
140
|
75
|
150
|
|
32
|
165
|
90
|
150
|
|
40
|
165
|
95
|
230
|
|
50
|
203
|
110
|
230
|
|
65
|
222
|
145
|
350
|
|
80
|
241
|
150
|
450
|
|
100
|
305
|
180
|
450
|
|
125
|
356
|
250
|
600
|
|
150
|
394
|
270
|
700
|
|
200
|
457
|
345
|
950
|
PN 2.5(Mpa)
|
DN
|
L
|
H
|
W
|
|
15
|
130
|
78
|
150
|
|
20
|
130
|
85
|
160
|
|
25
|
140
|
95
|
180
|
|
32
|
165
|
150
|
250
|
|
40
|
165
|
150
|
300
|
|
50
|
203
|
190
|
350
|
|
65
|
222
|
195
|
350
|
|
80
|
241
|
215
|
400
|
|
100
|
305
|
250
|
450
|
|
125
|
356
|
286
|
600
|
|
150
|
394
|
320
|
700
|
|
200
|
457
|
345
|
950
|
美標系列
標準規范
設計制造： ANSI B16.34，API6D，BS5159，JIS
結構長度： ANSI B16.10
法蘭連接： ANSI B16.5，JIS
焊接標準： ANSI B16.25
注：連接尺寸見后面“附表”。
主要結構尺寸及重量
CLASS 150 Lb
|
in
|
mm
|
L
|
H
|
W
|
|
1/2
|
15
|
130
|
60
|
150
|
|
3/4
|
20
|
152
|
65
|
150
|
|
1
|
25
|
160
|
75
|
150
|
|
11/4
|
32
|
165
|
90
|
150
|
|
11/2
|
40
|
165
|
95
|
230
|
|
2
|
50
|
178
|
110
|
230
|
|
21/2
|
65
|
190
|
145
|
350
|
|
3
|
80
|
203
|
150
|
400
|
|
4
|
100
|
229
|
180
|
450
|
|
5
|
125
|
356
|
250
|
500
|
|
6
|
150
|
394
|
270
|
600
|
|
8
|
200
|
457
|
345
|
700
|
CLASS 300 Lb
|
in
|
mm
|
L
|
H
|
W
|
|
1/2
|
15
|
140
|
60
|
150
|
|
3/4
|
20
|
152
|
65
|
150
|
|
1
|
25
|
165
|
75
|
160
|
|
11/4
|
32
|
178
|
90
|
160
|
|
11/2
|
40
|
190
|
95
|
190
|
|
2
|
50
|
216
|
110
|
350
|
|
21/2
|
65
|
241
|
145
|
400
|
|
3
|
80
|
283
|
150
|
450
|
|
4
|
100
|
305
|
180
|
450
|
|
5
|
125
|
381
|
250
|
600
|
|
6
|
150
|
403
|
270
|
700
|
|
8
|
200
|
502
|
345
|
950
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.c3fd.com/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對斜面球閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對斜面球閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。 |
