全液控止回蝶閥用途

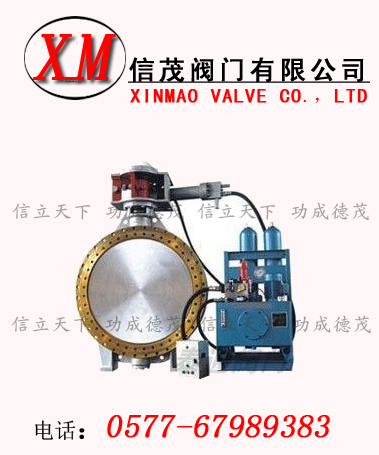

永嘉信茂閥門有限公司生產的全液控止回蝶閥適用于介質為水的泵出口管路上，用來避免和減少管路系統中介質繁榮倒流及產生過大的水錘，以保護管路系統，其功能事以一閥代兩閥（傳統的管路設計中以閘閥配止回閥或以普通蝶閥配止回閥）
特點
1、HD7Q41X型全液控止回蝶閥控制部分采用了全液控形式，以蓄能器取化了重錘部分，減小了能量損耗，傳動機構得到簡化，占具空間笑，與 一般型蝶閥相近。安裝方便 ，即課左、右臥式安裝，也可以立式安裝。
2、該閥裝在泵后，可代替閘閥（蝶閥）和止回閥兩臺閥門。且流阻系數小，大口徑蝶閥流阻系數只比閘閥略高。因此，該類閥門為節能產品。
3、HD7Q41X型閥關閉時，可以根據管道系統的特性或用戶要求調整快、慢關段的時間和切換角度，從而達到消除或減小水錘，保護系統作用。
4、如所有行程開關都采用電感式接近開關，移除液壓站，防護等級可達IP67。
主要技術參數
|
公稱通經（mm）
|
1400-2400
|
1200-2400
|
500-2400
|
500-2400
|
500-1600
|
|
公稱壓力（MPa）
|
0.25
|
0.6
|
1.0
|
1.6
|
2.5
|
|
試驗壓力
|
強度試驗
|
0.375
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封試驗
|
0.275
|
0.66
|
1.1
|
1.76
|
2.75
|
|
適用介質
|
水
|
|
適用溫度（℃）
|
≤80℃
|
|
介質流速
|
3m/s
|
主要零部件材料
|
零件名稱
|
材料
|
|
閥體、蝶板
|
灰鑄鐵、球墨鑄鐵、碳素鋼
|
|
閥軸
|
不銹鋼
|
|
密封圈
|
不銹鋼、NBR
|
|
填料
|
NBR
|
執行標準
|
制造標準
|
JB/TB527-97、GB/T 12238-89
|
|
法蘭標準
|
GB/T 17241。6-1998、GB2555-2556-81
|
|
結構長度標準
|
GB12221-89
|
|
檢驗標準
|
GB/T 13927-92
|
主要外形連接尺寸
|
DN
|
PN
|
D
|
D1
|
B
|
L
|
A
|
B
|
H
|
|
500
|
1.0
|
670
|
620
|
43
|
229
|
720
|
1650
|
1360
|
|
600
|
1.0
|
780
|
725
|
48
|
267
|
720
|
1730
|
1390
|
|
700
|
1.0
|
895
|
840
|
54
|
392
|
720
|
1800
|
1445
|
|
800
|
1.0
|
1015
|
950
|
58
|
318
|
720
|
1870
|
1485
|
|
900
|
1.0
|
1115
|
1050
|
61
|
330
|
720
|
2070
|
1865
|
|
1000
|
1.0
|
1230
|
1160
|
67
|
410
|
755
|
2165
|
1930
|
|
1200
|
1.0
|
1455
|
1380
|
65
|
470
|
905
|
2265
|
2030
|
|
1400
|
1.0
|
1675
|
1590
|
68
|
530
|
905
|
2665
|
2270
|
|
1200
|
0.6
|
1405
|
1340
|
65
|
470
|
755
|
2365
|
2025
|
|
1400
|
0.6
|
1630
|
1560
|
68
|
530
|
755
|
2665
|
2270
|
|
1600
|
0.6/0.25
|
1830
|
1760
|
68
|
600
|
905
|
2940
|
2380
|
|
1800
|
0.6/0.25
|
2045
|
1970
|
70
|
670
|
905
|
3325
|
2470
|
|
2000
|
0.25
|
2265
|
2180
|
54
|
760
|
905
|
3660
|
2370
|
|
2200
|
0.25
|
2475
|
2390
|
60
|
840
|
1123
|
4325
|
2940
|
|
2400
|
0.25
|
2685
|
2600
|
62
|
910
|
1123
|
4530
|
3000
|
|
