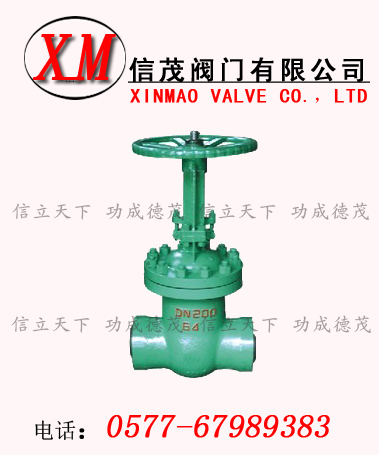

焊接式閘閥概述：
永嘉信茂閥門有限公司生產的焊接式閘閥適用于公稱壓力PN16.0-32.0Mpa，工作溫度≤540℃（其中P57170V工作溫度為570℃）的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為水、油品、酸性介質等。操作方式有手動、齒輪傳動、電動等。
性能規范
|
Property and specifiecation |
|
產品型號 Product type公稱壓力PN(MPa)Nominal pressure |
試驗壓力(MPa)Test pressure |
工作壓力(MPa)Working pressure |
工作溫度(℃)Working temperature |
適用介質Appicable medium |
|
強度試驗Sheel test |
密封試驗/上密封實驗Seal test |
|
Z960Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽、Water,steam |
|
Z960Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
|
Z960Y-P54100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 Steam |
|
Z960Y-P54170 |
- |
48.0 |
36.0 |
P5417 |
≤540 |
|
主要零件材料Matecrial for main parts |
|
零件名稱Part name |
材料牌號Material designation |
|
閥體Body |
WCB |
WC6 |
WC9 |
|
閥板Disc |
WCB |
WC6 |
WC9 |
|
閥蓋Bonnet |
25 |
12Cr1Mo1VA |
|
閥桿Stem |
1Cr17Ni2 |
20Cr1Mo1VA |
|
閥座Seat |
25 |
12Cr1Mo1VA |
|
密封環Sealing ring |
S軟鋼(增強柔性石墨)S soft steel (flexible graphite) |
S軟鋼S soft steel |
F軟鋼F Soft steel |
|
填料Packing |
增強柔性石墨Fexible graphite |
|
支架Yoke |
WCB |
WCB或WC6 |
|
閥桿螺母Stem nut |
45(ZCuZn25A16Fe3Mn3) |
|
四開環Four piece ring |
1Cr13 |
20Cr1MoVA |
|
|
公稱通徑DNNominal diameter |
主要外形尺寸和連接尺寸(mm)Main external and connecting dimensions |
電動裝置Electric dewice |
重量(kg)Weight |
|
d |
L |
H |
L1 |
L2 |
|
Z60Y/Z62Y-250 |
|
100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
|
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
|
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.c3fd.com/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對焊接式閘閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對焊接式閘閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。 |
