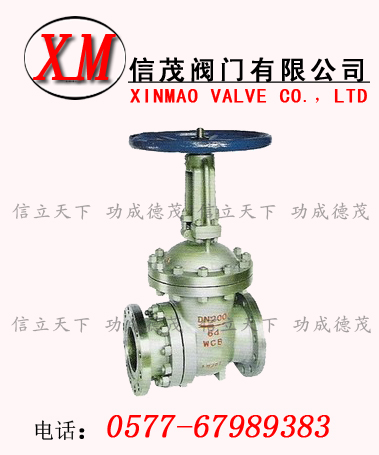

排渣雙閘板閘閥概述：永嘉信茂閥門有限公司生產的排渣雙閘板閘閥適用于介質為水、污水的管路上作閉路設備用，不允許作調節流量和排空使用。廣泛適用于石油、化工、制藥、電力等行業。在公稱壓力≤l.0MPa的蒸汽、水、油類等介質的管路上作啟閉用。我廠可生產平行式雙閘板閘閥、平行式單閘板閘閥、明桿平行式雙閘板閘閥、明桿平行式單閘板閘閥
排渣雙閘板閘閥工作原理：
平行雙閘板閘閥是陶瓷閘閥的一種。故其結構與工作原理與閘閥一致，其啟閉體(閥板)由閥桿帶動閥座密封面作升降運動，可接通或截斷流體的通道。當閥門部分開啟時，在閘板背面產生渦流，易引起閘板的侵蝕和震動，也易損壞閥座密封面，修理困難，通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況。
平行雙閘板閥的工作原理：借助氣缸或手輪提供的外動力，閥桿帶動閥板上下移動實現閥門的啟閉，閥門啟閉過程中依靠雙閘板之間設置彈簧的預緊力是閥板和閥座緊密接觸，實現密封。
設計與制造標準：
●設計與制造：GB12234 GB2595
●法蘭尺寸：GB9113 JB/T79
●壓力溫度：JB/T74 GB9131
●結構長度：GB/T12221
●對焊連接尺寸：---
●檢驗與試驗：JB/T9092 GB13927
安裝尺寸及重量：
|
GB 1.6Mpa
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
250
|
280
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
|
H
|
335
|
510
|
685
|
790
|
885
|
1015
|
1190
|
1350
|
1460
|
1620
|
1800
|
|
D0
|
250
|
280
|
300
|
300
|
350
|
400
|
450
|
500
|
500
|
550
|
550
|
|
GB 2.5Mpa
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
250
|
280
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
|
H
|
335
|
510
|
685
|
790
|
885
|
1015
|
1190
|
1350
|
1460
|
1620
|
1800
|
|
D0
|
250
|
280
|
300
|
300
|
350
|
400
|
450
|
500
|
500
|
550
|
550
|
|
GB 4.0Mpa
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
250
|
310
|
350
|
450
|
550
|
650
|
750
|
850
|
950
|
1050
|
1150
|
|
H
|
340
|
508
|
680
|
800
|
875
|
1010
|
1180
|
1230
|
1280
|
1415
|
1560
|
|
D0
|
250
|
300
|
300
|
400
|
500
|
500
|
550
|
600
|
600
|
700
|
750
|
|
GB 6.4Mpa
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
250
|
310
|
350
|
450
|
550
|
650
|
750
|
850
|
950
|
1050
|
1150
|
|
H
|
340
|
508
|
680
|
800
|
875
|
1010
|
1180
|
1230
|
1280
|
1415
|
1560
|
|
D0
|
250
|
300
|
300
|
400
|
500
|
500
|
550
|
600
|
600
|
700
|
750
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.c3fd.com/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對排渣雙閘板閘閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對排渣雙閘板閘閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
