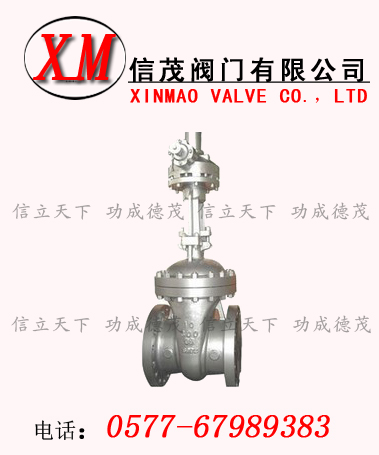

傘齒輪閘閥又稱閘板閥或閘門閥，應用最廣泛的一種 閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
用途：
安裝水、汽管道上，作啟閉裝置用。
結構簡述：
1. 支管兩端為焊接連接，閥門的開啟和關閉由齒輪傳動裝置來控制。
2. 閥門關閉主要通過閥蓋上的錐齒輪機構及能夠調整的為雙式單閘板，萬向頂、夾圈等組成，借閥體內導向作升降運動。
3. 閥座密封面采用鈷基硬質合金堆焊而成，耐磨、抗擦傷性能好。
4. 閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。
5. 壓力自緊式密封機構，借介質壓力壓緊楔形密封圈來達到密封，介質壓力越高密封性能越好。
安裝說明： 1. 閥門安裝時必須垂直安裝在水平管道上， 介質可以從任何一側進入。管道沖洗干凈后， 才可安裝閥門。 2. 此閥在使用時，應全開或全關，不能作調節 閥使用。
規范 Capability Criterion
|
型號
|
公稱壓力PN(MPa)
|
試驗壓力ps(MPa)
|
適用介質
|
工作溫度(℃)
|
|
強度
|
密封(液)
|
低壓密封(氣)
|
|
Z441H-25
|
2.5
|
3.8
|
2.8
|
0.6
|
水、蒸汽、油
|
≤400
|
|
Z441H-40
|
4.0
|
6.0
|
4.4
|
0.6
|
≤450
|
|
Z441Y-40I
|
4.0
|
6.0
|
4.4
|
0.6
|
≤550
|
|
Z441Y-40P
|
4.0
|
6.0
|
4.4
|
0.6
|
酸、堿類
|
≤200
|
|
Z441H-64
|
6.4
|
9.6
|
7.0
|
0.6
|
水、蒸汽、油
|
≤450
|
|
Z441Y-64I
GZ441Y-64I
|
6.4
|
9.6
|
7.0
|
0.6
|
≤550
|
|
KZ441Y-64
|
6.4
|
9.6
|
7.0
|
0.6
|
酸性天然氣
|
≤130
|
|
Z441H-100
Z441Y-100
|
10.0
|
15.0
|
11.0
|
0.6
|
水、蒸汽、油
|
≤450
|
|
Z441Y-100I
|
10.0
|
15.0
|
11.0
|
0.6
|
≤530
|
主要零件材料Materials Of main Parts
|
零件名稱
|
閥體、閥蓋
|
閘 板
|
閥 桿
|
閥桿螺母
|
填 料
|
手 輪
|
|
Z441H-25
Z441H-40
Z441H-64
Z441H-100
|
碳鋼
|
碳鋼
|
不銹鋼優質碳鋼
|
鋁鐵青銅
|
石墨石棉繩、柔性石墨
|
可鍛鑄鐵
|
|
Z441Y-100
|
優質碳鋼堆焊硬質合金
|
|
KZ441Y-64
|
318鋼
|
聚四氟乙烯
|
|
Z441Y-40I
Z441Y-64I
GZ441Y-64I
|
鉻鉬鋼
|
鉻鎳鈦鋼堆焊硬質合金
|
鉻硅鉬鋼
|
耐高溫石棉繩
|
|
Z441Y-100I
|
柔性石墨
|
|
Z441Y-40P
|
鉻鎳鈦鋼
|
鉻鎳鈦鋼
|
鉻鎳鋼
|
浸聚四氟乙烯石棉繩
|
主要外型尺寸 Main outer Size
|
通徑
|
PN2.5MPa
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
Z-d
|
H0
|
H
|
H1
|
D0
|
kg
|
|
300
|
500
|
485
|
430
|
390
|
-
|
40
|
16-30
|
1236
|
1145
|
1474
|
450
|
451
|
|
400
|
600
|
610
|
550
|
505
|
-
|
48
|
16-34
|
1540
|
1450
|
1886
|
500
|
998
|
主要外型尺寸 Main outer Size
|
通徑
|
PN4.0MPa
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
Z-d
|
H0
|
H
|
H1
|
D0
|
kg
|
|
300
|
750
|
510
|
450
|
408
|
364
|
46
|
16-34
|
1234
|
1175
|
1475
|
450
|
610
|
|
350
|
850
|
570
|
510
|
465
|
422
|
52
|
16-34
|
1377
|
1322
|
1678
|
500
|
890
|
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
16-41
|
1552
|
1492
|
1900
|
560
|
1333
|
|
500
|
1150
|
755
|
670
|
612
|
576
|
62
|
20-48
|
2135
|
1975
|
2510
|
720
|
2526
|
主要外型尺寸 Main outer Siz
|
通徑
|
PN6.4MPa
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
Z-d
|
H0
|
H
|
H1
|
D0
|
kg
|
|
300
|
750
|
530
|
460
|
412
|
364
|
54
|
16-41
|
1308
|
1220
|
1540
|
500
|
618
|
|
350
|
850
|
595
|
525
|
475
|
422
|
60
|
16-41
|
1565
|
1469
|
1850
|
560
|
945
|
|
400
|
950
|
670
|
585
|
525
|
474
|
66
|
16-48
|
1785
|
1640
|
2080
|
640
|
1818
|
|
500
|
1150
|
800
|
705
|
640
|
576
|
70
|
20-54
|
2135
|
1975
|
2510
|
720
|
2507
|
|
600
|
1350
|
930
|
820
|
750
|
678
|
76
|
20-58
|
2295
|
2425
|
2959
|
800
|
3352
|
主要外型尺寸 Main outer Siz
|
通徑
|
PN10.0MPa
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
Z-d
|
H0
|
H
|
H1
|
D0
|
kg
|
|
150
|
450
|
350
|
290
|
250
|
204
|
46
|
12-34
|
838
|
775
|
952
|
360
|
301
|
|
200
|
550
|
430
|
360
|
312
|
260
|
54
|
12-41
|
1022
|
980
|
1216
|
400
|
579
|
|
225
|
600
|
470
|
400
|
352
|
287
|
56
|
12-41
|
1167
|
1051
|
1202
|
500
|
646
|
|
250
|
650
|
500
|
430
|
382
|
313
|
60
|
12-41
|
1167
|
1108
|
1377
|
550
|
687
|
|
300
|
750
|
585
|
500
|
442
|
364
|
70
|
16-48
|
1431
|
1324
|
1582
|
560
|
1178
|
|
350
|
850
|
655
|
560
|
498
|
422
|
76
|
16-54
|
1574
|
1448
|
1838
|
640
|
1174
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.c3fd.com/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對傘齒輪閘閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對傘齒輪閘閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
