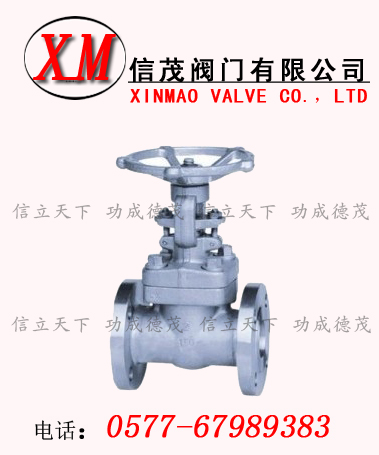

高溫高壓閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。該閥門適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
產品結構特點：
1、中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變設計
5、閥桿采用滲氮型沉淀硬化不銹鋼
6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動
主要零件的材料說明：
|
零件名稱
|
材料牌號
|
|
閥體
|
A216WCB
|
A217WC1
|
A217WC6
|
A217WC9
|
|
閘板
|
A216WCB
|
A217WC1
|
A217WC6
|
A217WC9
|
|
閥座
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
閥桿
|
1Cr17Ni2
|
1Cr17Ni2
|
SUH600
|
SUH600
|
|
20Cr1Mo1V1A
|
20Cr1MoVA
|
|
閥蓋
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
WCB
|
WC1
|
WC6
|
WC9
|
|
填料
|
增強柔性石墨
|
|
支架
|
WCB
|
WCB
|
WCB
|
WCB
|
|
WC1
|
WC6
|
WC9
|
|
密封環
|
S軟鋼(增強柔性石墨)
|
S軟鋼
|
F軟鋼
|
|
空桿螺母
|
45(ZCuZn25A16Fe3Mn3)
|
|
適用溫度
|
≤425℃
|
≤450℃
|
≤540℃
|
≤570℃
|
產品型號：『Z962H-200』『Z962Y-250』『Z960Y-250』『Z960Y-320』『Z962Y-P54/100V』『Z962Y-P54/140V』『Z960Y-P54/140V』『Z960Y-P54/170V』
注：1 、制照與驗收技術條件按 E101 和B3595-93 的規定。2 、閥門試驗按 JB3595-93 和 JB3595- 93 和 JB3595-93 的規定，閥門密封試驗和上密封試驗壓力按 JB3595-93 的規定。3 、結構長度按 E101 的規定或用戶提供尺寸。4 、焊接坡口按電力工業管理標準78DG 的規定或按用戶提供尺寸。
主要尺寸及重量
|
型號
|
公稱通徑 DN （ mm ）
|
主要尺寸（ mm ）
|
重量（ kg ）
|
|
L
|
D1
|
D2
|
|
Z962H-200
Z960Y-200
Z962Y-P54100V
Z960Y-P54100V
|
150
|
650
|
164
|
200
|
420
|
|
175
|
750
|
186
|
223
|
526
|
|
200
|
800
|
200
|
262
|
550
|
|
225
|
850
|
233
|
282
|
595
|
|
250
|
950
|
275
|
325
|
1210
|
|
300
|
1200
|
312
|
380
|
2100
|
|
Z962H-250
Z960Y-250
Z962Y-P54140V
Z962Y-P54140V
|
150
|
700
|
150
|
200
|
420
|
|
175
|
750
|
175
|
223
|
530
|
|
200
|
800
|
200
|
262
|
560
|
|
225
|
850
|
220
|
282
|
600
|
|
250
|
950
|
265
|
325
|
1220
|
|
300
|
1194
|
305
|
380
|
2120
|
|
Z960Y-320
Z960Y-P57170V
|
150
|
700
|
150
|
200
|
615
|
|
175
|
750
|
170
|
225
|
680
|
|
200
|
800
|
200
|
262
|
695
|
|
225
|
850
|
207
|
283
|
700
|
|
250
|
950
|
250
|
325
|
1460
|
|
300
|
1245
|
265
|
377
|
2650
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.c3fd.com/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對高溫高壓閘閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對高溫高壓閘閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
