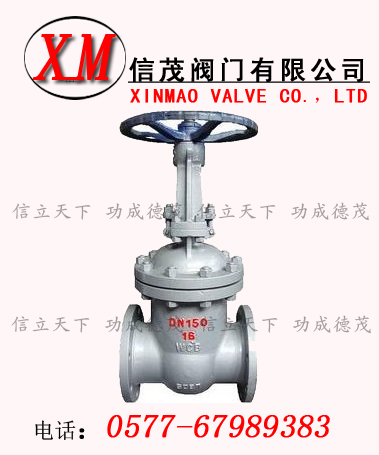

雙閘板閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。閘閥具有以下優點：1、流體阻力小,密封面受介質的忡刷和侵蝕小。2、開閉較省力。3、介質流向不受限制,不擾流、不降低壓力。4、形體簡單,結構長度短，制造工藝性好，適用范圍廣。
雙閘板閘閥工作原理：
平行雙閘板閘閥是陶瓷閘閥的一種。故其結構與工作原理與閘閥一致，其啟閉體(閥板)由閥桿帶動閥座密封面作升降運動，可接通或截斷流體的通道。當閥門部分開啟時，在閘板背面產生渦流，易引起閘板的侵蝕和震動，也易損壞閥座密封面，修理困難，通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況。
平行雙閘板閥的工作原理：借助氣缸或手輪提供的外動力，閥桿帶動閥板上下移動實現閥門的啟閉，閥門啟閉過程中依靠雙閘板之間設置彈簧的預緊力是閥板和閥座緊密接觸，實現密封。
設計標準：
|
設計與制造
|
GB/T12234JB/T3595
|
|
結構長度
|
GB/T12221
|
|
法蘭連接尺寸
|
GB9113JB/T79
|
|
檢驗與試驗
|
JB/T3595JB/T9092
|
|
壓力與溫度基準
|
JB/T3595ANSIB16.34
|
產品性能規范
|
公稱壓力
|
100
|
|
強度試驗
|
MPa
|
15.0
|
|
密封試驗
|
11.0
|
|
上密封試驗
|
11.0
|
|
氣體密封試驗
|
0.6
|
主要零件材料及使用范圍
|
產品型號
|
Z42Y-100Z942Y-100
|
Z42Y-100VZ942Y-100V
|
|
閥體
|
WCB
|
WC6/WC9
|
|
閥蓋
|
WCB
|
12Cr1MoV
|
|
閥桿
|
38CrMoAlA
|
25Cr2MoV
|
|
閘板
|
25/WCB
|
WC6/WC9
|
|
萬向頂
|
38CrMoAlA
|
38CrMoAlA
|
|
螺栓
|
B7
|
25Cr2MoV
|
|
適用介質
|
水，汽，油品等
|
水，汽，油品等
|
|
最高工作溫度
|
425℃
|
550/590℃
|
主要連接尺寸，外形尺寸及重量
Z42H-100Z42Y-100
Z42H-100VZ42Y-100V型
|
公稱壓力
PN(MPa)
|
公稱通徑
|
連接尺寸mm
|
外形尺寸mm
|
重量
Kg
|
|
D
|
D1
|
D2
|
D6
|
b
|
F1
|
f
|
Z-d
|
L
|
W
|
H
|
|
10
|
100
|
265
|
210
|
172
|
150
|
38
|
4．5
|
3
|
8-30
|
350
|
360
|
575
|
88
|
|
125
|
310
|
250
|
210
|
176
|
42
|
4．5
|
3
|
8-34
|
400
|
400
|
725
|
168
|
|
150
|
350
|
290
|
250
|
204
|
46
|
4．5
|
3
|
12-34
|
450
|
500
|
758
|
235
|
|
200
|
430
|
360
|
312
|
260
|
54
|
4．5
|
3
|
12-41
|
550
|
600
|
898
|
338
|
|
225
|
470
|
400
|
352
|
287
|
56
|
4．5
|
3
|
12-41
|
650
|
600
|
1028
|
521
|
|
250
|
500
|
430
|
382
|
313
|
60
|
4．5
|
3
|
12-41
|
650
|
640
|
1049
|
558
|
|
300
|
585
|
500
|
442
|
364
|
70
|
4．5
|
4
|
16-48
|
750
|
540
|
1208
|
686
|
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.c3fd.com/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對雙閘板閘閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對雙閘板閘閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
