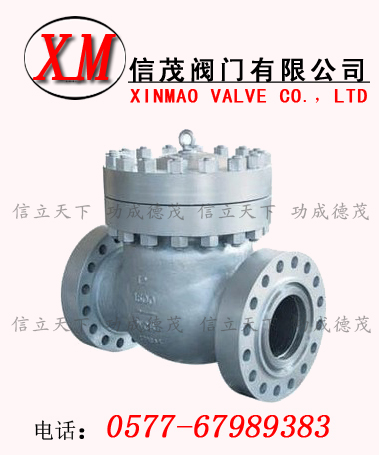

高壓止回閥概述：永嘉信茂閥門有限公司生產的高壓止回閥一般用于工作溫度≤450℃，工作壓力≤25.0MPa，介質為水、蒸汽、油品的高壓管路系統，起防止介質倒流的作用。
高壓止回閥結構和安裝方式
1、高壓止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
2、高壓止回閥瓣沿著閥體垂直中心線滑動的止回閥，內螺紋止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。蝶式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。
3、高壓止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較好。
4、高壓止回閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。
5、高壓止回閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。
此外，還有—些不適用于泵出口安裝的止回閥，如底閥、彈簧式，Y型等止回閥。
高壓止回閥用途和性能規范：
本閥門用于工業管道上作阻止介質逆流的裝置。
性能規范
高壓止回閥作用原理和結構說明：
本閥門在使用過程中，介質按圖示箭頭方向流動。
1，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
2，閥體及閥瓣的密封面采用不銹鋼堆焊。
3，本閥門的結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-
主要性能規范
|
型號
|
公稱壓力 PN(MPa)
|
試驗壓力（MPa）
|
適用溫度（℃）
|
適用介質
|
|
殼體
|
密封
|
|
H44H-160
|
16.0
|
24.0
|
16.0
|
≤425
|
水、蒸汽、石油、石油產品等
|
|
H44H-250
|
25.0
|
38.0
|
25.0
|
|
H44Y-200
|
20.0
|
30.0
|
20.0
|
60
|
氫油
|
|
H44Y-250
|
25.0
|
38.0
|
25.0
|
-40～100
|
油品
|
主要零件材料
|
零件名稱
|
閥體、搖桿
|
閥瓣、螺母
|
閥蓋
|
銷軸、四開環
|
螺栓
|
密封面
|
|
H44H-160
|
碳素鑄鋼
|
碳鋼
|
碳素鑄鋼
|
不銹鋼
|
鉻鉬鋼
|
柔性石墨
|
|
H44H-250
|
碳鋼
|
|
H44Y-200
|
|
H44Y-250
|
主要尺寸及重量
|
公稱通徑 DN/mm
|
尺寸 /mm
|
重量 /
|
|
L
|
D
|
D1
|
D2
|
D8
|
b
|
f
|
b4
|
f3
|
Z-фd
|
Do
|
H
|
|
50
|
300
|
215
|
165
|
132
|
95
|
36
|
3
|
12
|
8
|
8-ф25
|
142
|
210
|
44.5
|
|
65
|
340
|
245
|
190
|
152
|
110
|
44
|
3
|
12
|
8
|
8-ф30
|
161
|
227
|
54.7
|
|
80
|
380
|
260
|
205
|
168
|
130
|
46
|
3
|
12
|
8
|
8-ф30
|
180
|
235
|
67.5
|
|
100
|
430
|
300
|
240
|
200
|
160
|
48
|
3
|
12
|
8
|
8-ф34
|
210
|
274
|
101.5
|
|
150
|
550
|
390
|
318
|
270
|
205
|
66
|
3
|
14
|
10
|
12-ф41
|
300
|
340
|
220.6
|
|
200
|
650
|
480
|
400
|
345
|
275
|
78
|
3
|
17
|
11
|
12-ф48
|
375
|
374
|
404
|
|
300
|
900
|
665
|
570
|
510
|
380
|
100
|
3
|
23
|
14
|
16-ф54
|
480
|
505
|
1019
|
H44H-250型主要尺寸及重量
|
公稱通徑 DN/mm
|
尺寸 /mm
|
重量 /
|
|
L
|
D
|
D1
|
D2
|
D8
|
d
|
f
|
b4
|
f3
|
Z-фd
|
Do
|
H
|
|
80
|
450
|
260
|
205
|
168
|
130
|
50
|
3
|
12
|
8
|
8-ф30
|
200
|
245
|
90.6
|
|
100
|
520
|
300
|
240
|
200
|
160
|
58
|
3
|
12
|
8
|
8-ф34
|
225
|
280
|
139
|
H44Y-200型主要尺寸及重量
|
公稱通徑 DN/mm
|
尺寸 /mm
|
重量 /
|
|
L
|
D
|
D1
|
D2
|
D6
|
d
|
f
|
Z-фd
|
D3
|
H
|
|
150
|
700
|
440
|
360
|
305
|
185
|
82
|
3
|
12-ф48
|
310
|
343
|
372
|
|
200
|
800
|
535
|
440
|
-
|
-
|
-
|
-
|
12-ф54
|
-
|
-
|
-
|
H44Y-250型主要尺寸及重量
|
公稱通徑 DN/mm
|
尺寸/mm
|
|
L
|
D
|
D1
|
Z-фd
|
|
65
|
400
|
260
|
203
|
8-ф30
|
|
80
|
450
|
290
|
230
|
8-ф34
|
|
100
|
520
|
360
|
292
|
8-ф41
|
|
150
|
700
|
440
|
360
|
12-ф48
|
|
200
|
800
|
535
|
440
|
12-ф54
|
訂貨須知：
