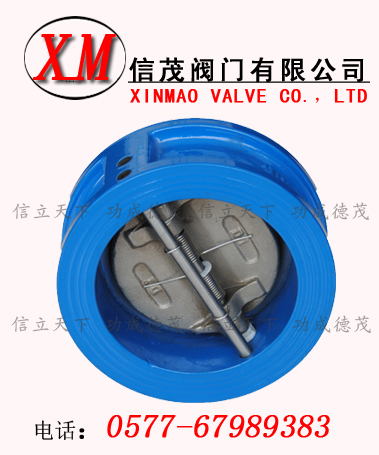

對夾式雙瓣止回閥結構特點
永嘉信茂閥門有限公司生產的H76X對夾式雙瓣止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上、由于其結構長度一般止回閥短，對有安裝空間限制的場所最為適用。
安裝說明：
1 止回閥安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2 在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
注意事項：
1 在管道中進行止回閥，止回閥的重量大，負擔應該是獨立的管道系統產生的壓力，不影響支持是不可用的。
2 要注意安裝介質的流動方向，你必須身體票箭頭方向相匹配。
3 垂直升降止回閥必須安裝在垂直管道。
4 以提高水平止回閥，閥門必須安裝在水平方向上的管線。
主要零件材料
|
零件名稱
|
閥體
|
閥瓣
|
閥桿
|
彈簧
|
閥座
|
|
材料
|
鑄鐵、鑄鋼
|
碳鋼
|
不銹鋼
|
不銹鋼
|
丁腈橡膠
|
主要技術參數
|
型號
|
公稱壓力PN（MPa）
|
強度試驗 壓力（MPa）
|
密封試驗 壓力（MPa）
|
適用
溫度
|
適用
介質
|
|
H76X-10
|
1.0
|
1.5
|
1.1
|
≤80℃
|
清水、污水、海水
|
|
H76X-16
|
1.6
|
2.4
|
1.76
|
訂貨須知：
